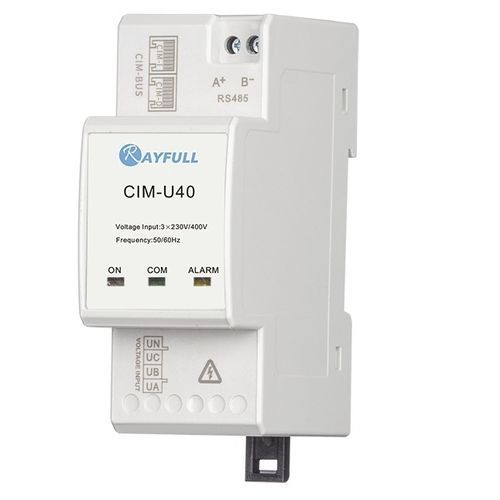

O CIM-U40, como módulo de tensão da solução CIM da Rayfull, mede a tensão de todo o sistema.
Para além disso, desempenha o papel de fonte de alimentação dos módulos I.
Em comparação com o CIM-U30, o CIM-U40 também pode medir THD e iHD da tensão. Além disso, possui alarme de sobretensão que pode ser aplicado ao sistema de segurança, etc.
Tem comunicação RS485 Modbus que pode ajudar os utilizadores a ler e monitorizar remotamente.
Medição de Tensão;
Tensão THD e iHD(2~63);
Fonte de alimentação para módulos CIM-I;
Alarme de sobretensão;
Comunicação RS485 Modbus
Especificações eléctricas
- Tensão nominal: 230 VAC(L-N)/ 400 VAC(L-L)
- Entrada de tensão: Gama de medição: 85 ~ 276 VAC (L-N), 85 ~ 480 VAC (L-L)
- Frequência : 45 ~ 65 Hz
- Capacidade de sobrecarga: 2xTensão nominal durante 1s
Especificações de comunicação
- Interface e protocolo: RS485 de 2 fios; Modbus RTU
- Taxa de transmissão : 1200, 2400, 4800, 9600(Predefinição), 19200, 38400 bps
- Paridade : Nenhuma (pré-definição), par, ímpar
- Bit de paragem : 1(Predefinição), 2
- Tempo de resposta : <100ms
Especificações do ambiente
- Temperatura de operação - -25 ~ +55℃
- Temperatura de armazenamento - -40 ~ +80℃
- Humidade - <90%, sem condensação
- Grau de poluição - 2
- Altitude - <2000m
- Frequência de vibração - Faixa: 10~150Hz, Consulte a IEC 60068-2-6
---
