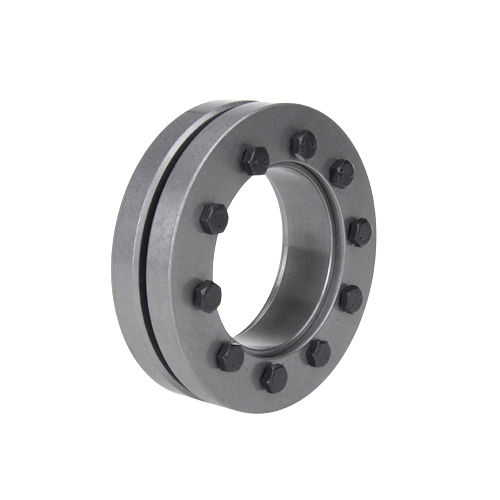

Disco de contração REACH®

O disco de contração é um dispositivo de travamento externo em forma de flange que usa fricção para travar o cubo do eixo.É uma conexão livre de folga sem atrito, que pode ser usada para substituir a conexão de folga da conexão chaveada.Este é um método de conexão mecânica relativamente avançado nas atividades de fabricação de máquinas modernas.O disco de contração consiste em um ou dois anéis de pressão com furos cônicos e um anel interno cônico correspondente, apertando os parafusos de travamento, os anéis de pressão são puxados juntos, comprimindo os anéis internos e aplicando pressão na parte externa do cubo, travando-os com grampos o eixo.Como resultado, o disco de contração não está no caminho da carga e opera sem torque.O torque pode ser transmitido diretamente por atrito estático através da superfície de junta entre o eixo e o cubo sem peças intermediárias (por exemplo, chavetas ou estrias). A principal função do disco de contração é acoplar firmemente o eixo e o cubo por fricção.Por exemplo, entre o eixo de acionamento e o eixo oco de transmissão.O disco de contração cria uma conexão sem folga pressionando o cubo no eixo.Esta conexão é usada principalmente para transmitir torque e o disco de contração fornece apenas a força necessária e não transmite força ou torque entre o eixo e o próprio cubo, portanto o fluxo de força não passa por ele.É instalado deslizando o disco de contração no eixo oco e apertando os parafusos.
