Sistema de carregamento para peças de trabalho RCL x60

semiautomático

Detalhes

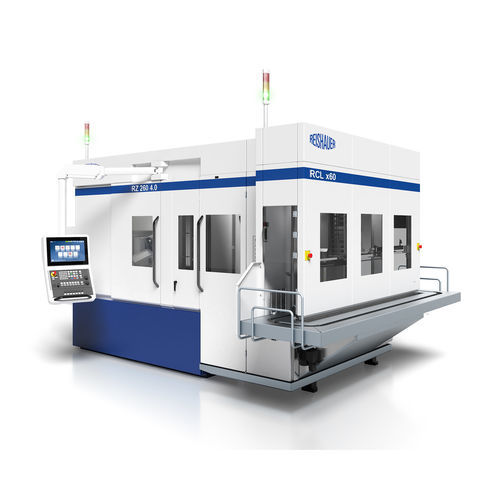

O Reishauer RCL x60 é um sistema de carregamento automatizado para engrenagens do tipo disco e eixo, concebido para reduzir tempos mortos não produtivos e adaptar-se às exigências de produção através de opções de configuração modulares. Com uma área mínima de aprox. 6 m², o RCL x60 integra-se às retificadoras de engrenagens Reishauer RZ x60 para aumentar a eficiência da produção de engrenagens.

Principais características

• Conectividade com retificadoras de engrenagens Reishauer RZ x60 4.0
• Configurações com garra simples e dupla
• Ensino de peça semi-automático e intuitivo
• Tempos de setup reduzidos através de programas de peça armazenáveis
• Troca sem necessidade de ferramentas
• Área mínima (~6 m²) com armazenamento em correia padrão
• Armazenamento em correia integrado, extensões disponíveis
• Baixa necessidade de manutenção
• Fabricado na Suíça

Equipamento padrão

• Eixo C: engrenagem planetária, motor síncrono, braço oscilante com garra
• Eixo Y: guia linear, correia dentada, engrenagem planetária, motor síncrono
• Eixo Z: guia linear, fuso de esferas, motor síncrono
• Lubrificação central com reservatório de óleo
• Armazenamento em correia integrado
• Sistema periférico: armário elétrico, cobertura, bandeja de óleo, elementos de nivelamento
• Interfaces: comunicação ProfiNet e Multipol
• Manutenção remota

Faixa de trabalho

• Diâmetro máximo da peça: 260 mm
• Comprimento máximo do eixo: 400 mm
• Garra: simples / dupla
• Peso máximo por peça: 1 x 20 kg ou 2 x 20 kg
• Carga total do armazenamento em correia (máx.): 380 kg
• Peso da máquina: 2500 kg

Controle CNC / Software

• PLC: Siemens S7-1500
• HMI: Siemens SIMATIC KTP 700 F

Opções

• Centrífuga de óleo
• Estação NOK / SPC configurável com até seis posições
• Detecção de peça por máscaras de contorno
• Empilhamento de peças
• Integração de armazenamento em correia externo
• Integração de sistemas de terceiros (robótica)
• Sistema de câmeras

Especificações técnicas

• Modelo: Reishauer RCL x60
• Área mínima (armazenamento em correia padrão): aprox. 6 m²
• Diâmetro máximo da peça: 260 mm
• Comprimento máximo do eixo: 400 mm
• Configuração da garra: simples ou dupla
• Peso máximo por peça: 1 x 20 kg ou 2 x 20 kg
• Carga total armazenamento em correia (máx.): 380 kg
• Peso da máquina: 2500 kg
• Eixos: Eixo C (engrenagem planetária, motor síncrono), Eixo Y (guia linear, correia dentada, engrenagem planetária, motor síncrono), Eixo Z (guia linear, fuso de esferas, motor síncrono)
• Lubrificação central com reservatório de óleo
• Armazenamento em correia integrado; integração de armazenamento externo disponível
• O sistema periférico inclui armário elétrico, cobertura, bandeja de óleo, elementos de nivelamento
• Interfaces de comunicação: ProfiNet e Multipol
• Capacidade de manutenção remota
• PLC: Siemens S7-1500
• HMI: Siemens SIMATIC KTP 700 F
• Opções: centrífuga de óleo, estação NOK/SPC (até seis posições), deteção por máscara de contorno, empilhamento, integração de sistemas de terceiros (robótica), sistema de câmeras
• Origem: Fabricado na Suíça
