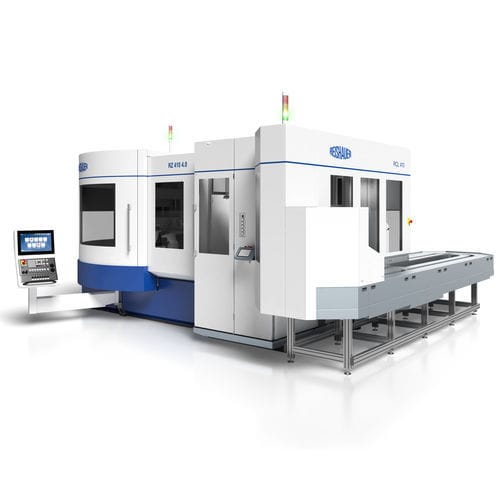

Sistema de carregamento com sistema de detecção RCL 410

para peças de trabalhorobóticosemiautomático

Visão geral
O sistema de carregamento Reishauer RCL 410 interliga-se às rectificadoras universais Reishauer do tipo RZ 410 e também pode ser usado com RZ 550 e RZ 1000. Foi projetado para carregamento rápido e tempos de troca curtos, adequado para lotes recorrentes de pequeno e médio porte.

Principais características

• Compatibilidade com Reishauer RZ 410 (também adequado para RZ 550 e RZ 1000)
• Opções de garra simples e garra dupla (garra dupla sob pedido; disponibilidade prevista a partir de aprox. T2 2026)
• Ensino de peça semi-automático e intuitivo para configuração simples
• Curto tempo de preparação graças a programas de peça armazenáveis
• Troca sem necessidade de ferramentas
• Área ocupada compacta: aprox. 12,5 m² com armazenamento por correia padrão
• Armazenamento por correia integrado com opções de extensão
• Baixa manutenção
• Swiss Made

Equipamento padrão

• Eixo C: engrenagem planetária, motor síncrono, braço oscilante com garra
• Eixo Y: guia linear, correia dentada, engrenagem planetária, motor síncrono
• Eixo Z: guia linear, fuso de esferas, motor síncrono
• Lubrificação central com reservatório de óleo
• Armazenamento por correia integrado
• Sistema periférico: quadro elétrico, carcaça, cuba de óleo, elementos de nivelamento
• Interfaces: ProfiNet e Multipol
• Manutenção remota

Faixa de trabalho

• Diâmetro máximo da peça: 410 mm
• Comprimento máximo do eixo: 600 mm
• Garra: simples / dupla *
• Peso máximo da peça: 1 x 50 kg / 2 x 25 kg
• Carga total do armazenamento por correia máx.: 1000 kg
• Peso da máquina: 3100 kg
• Área ocupada: aprox. 12,5 m² com armazenamento por correia padrão

Controle CNC / Software

• PLC: Siemens S7-1500
• HMI: Siemens SIMATIC HMI KTP 700 F

Opções

• Centrífuga de óleo
• Detecção de peça por máscaras de contorno
• Empilhamento de peças
• Integração de armazenamento por correia externo
• Integração de sistemas de terceiros (robótica)
• Sistema de câmeras

Notas
Todas as especificações técnicas estão sujeitas a alterações.

Especificações técnicas

• Modelo: RCL 410
• Compatibilidade: Reishauer RZ 410 (também adequado para RZ 550 e RZ 1000)
• Diâmetro máx. da peça: 410 mm
• Comprimento máx. do eixo: 600 mm
• Garra: simples / dupla (garra dupla sob pedido)
• Peso máx. da peça: 1 x 50 kg / 2 x 25 kg
• Carga total do armazenamento por correia máx.: 1000 kg
• Peso da máquina: 3100 kg
• Área ocupada: aprox. 12,5 m² com armazenamento por correia padrão
• Eixos: Eixo C (engrenagem planetária, motor síncrono), Eixo Y (guia linear, correia dentada, engrenagem planetária, motor síncrono), Eixo Z (guia linear, fuso de esferas, motor síncrono)
• Lubrificação central com reservatório de óleo
• Interfaces: ProfiNet e Multipol
• Capacidade de manutenção remota
• PLC: Siemens S7-1500; HMI: Siemens SIMATIC HMI KTP 700 F
• Opções disponíveis: centrífuga de óleo, detecção por máscara de contorno, empilhamento, integração de armazenamento por correia externo, integração de sistemas de terceiros (robótica), sistema de câmeras
• Swiss Made; programas de peça armazenáveis; ensino semi-automático de peças; troca sem ferramentas; baixa manutenção
