Encoder rotativo com circuitos integrados AM256 absolutomagnéticosem contato
Guardar nos favoritos
Comparar
Características
- Tipo
- absoluto
- Tecnologia
- magnético
- Características mecânicas
- sem contato
- Sinal de saída
- senoidal
- Aplicações
- para ambientes hostis
- Outras características
- de alta velocidade, com circuitos integrados
Descrição

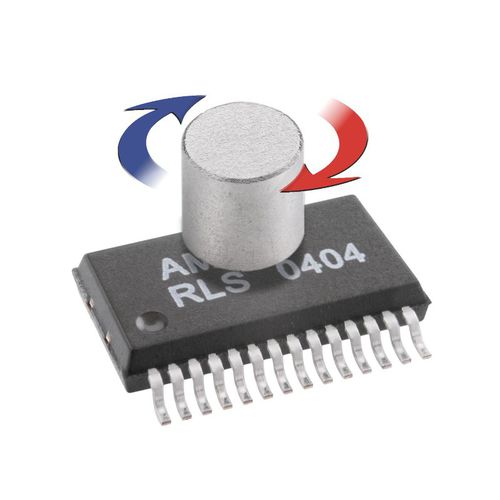

O CI detecta a posição angular de um íman permanente colocado por cima do chip. O íman permanente deve ser diametralmente polarizado e de forma cilíndrica.
O AM256 utiliza tecnologia de sensor Hall para detectar a distribuição da densidade do fluxo magnético na superfície do silício. Os sensores Hall são colocados em uma matriz circular ao redor do centro do CI e fornecem uma representação de voltagem da distribuição do campo magnético.
Características
Codificador absoluto de 8 bits
Alta velocidade de rotação até 60.000 rpm
Fonte de alimentação 5 V
Baixo consumo de energia 13 mA típico.
Faixa de temperatura de operação estendida (-40 °C a 125 °C)
Pacote SMD SSOP28
Benefícios
Codificação da posição angular sem contato em 360°
Ideal para ambientes agressivos devido ao sensoriamento magnético
Solução completa system-on-chip
Linearidade otimizada de fábrica
---
