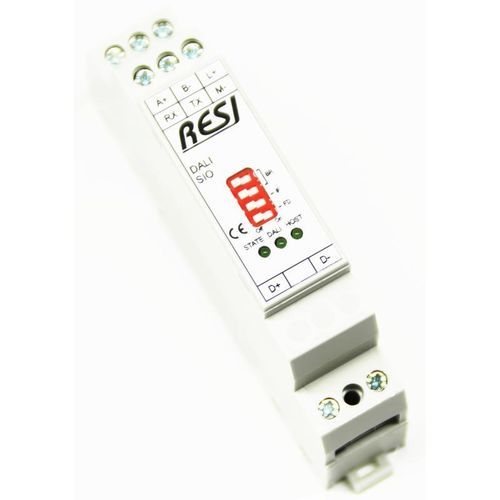

Gateway de comunicação RESI-DALI series

TCPEthernetRS232

Visão geral
Nossas gateways DALI oferecem uma solução técnica para controlar sistemas de iluminação DALI 1.0 e DALI 2.0. Uma fonte de alimentação DALI completa a linha de produtos. As gateways suportam os perfis DALI DT6 (controlo LED bicolor / branco regulável) e DT8 (controlo RGB / RGBW). Sensores e dispositivos de comando DALI 2.0 podem ser processados pelas gateways.

Controladores suportados e integração
As gateways destinam-se a ligação a vários tipos de controladores:

• PCs
• PLC
• DDC
• Controlos multimédia
• Microcomputadores
• Raspberry Pi
• Arduino
• Hardware personalizado

A integração é possível via MODBUS (RTU ou TCP) ou usando um conjunto simples de comandos ASCII.

Como configurar
Utilize o software gratuito RESIConfigurator para parametrizar e testar as gateways DALI: inicializar luminárias DALI, testar a rede de iluminação DALI e configurar parâmetros individuais das luminárias.

Variantes de produto

• RESI-DALI-SIO: mestre DALI 1.0+2.0, MODBUS/RTU + ASCII, 1x RS232 + 1x RS485
• RESI-DALI-ETH: mestre DALI 1.0+2.0, MODBUS/TCP + ASCII, 1x Ethernet
• RESI-DALI-PS: fonte de alimentação DALI 1.0+2.0

Catálogos & Visões gerais (seleção)

• Catálogos e visões gerais dos nossos produtos gateway
• RESI-Products-DALI-1.0-2.0-EN.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-26-DALI Overview.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-27-DALI Overview 2.pdf

Manuais / Anexos do produto (seleção)

• RESI-M-xxx-SIO-ETH-EN.pdf (manual)
• RESI-M-DALI-EMERGENCYLAMPS-EN.pdf
• RESI-PA-RESI-DALI-SIO-DE-EN.pdf
• RESI-PA-RESI-DALI-ETH-DE-EN.pdf
• RESI-PA-RESI-DALI-PS-DE-EN.pdf
• RESI-L-DALI-SIO,ETH-MODBUS+ASCII-EN.pdf (lista de comandos MODBUS/ASCII)
• RESI-DECLARATION-OF-CONFORMITY-CE-DALI-EN.pdf

Documentos técnicos adicionais (seleção)

• RESI-CATALOG-GATEWAYS-EN-GW-28-RESI-DALI-SIO.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-29-RESI-DALI-ETH.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-30-RESI-DALI-PS.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-34-DALI MODBUSConfigurator.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-35-DALI cable topology.pdf
• RESI-CATALOG-GATEWAYS-EN-GW-36-DALI Q&A.pdf

Especificações técnicas

• Versões DALI suportadas: DALI 1.0 e DALI 2.0
• Perfis DALI suportados: DT6, DT8
• DT6: controlo LED bicolor / branco regulável (ex. branco frio–branco quente)
• DT8: controlo RGB / RGBW para spots e fitas LED
• Protocolos de integração: MODBUS (RTU ou TCP) e conjunto de comandos ASCII
• Ferramenta de configuração: RESIConfigurator (software gratuito)
• Referências disponíveis / MPN: RESI-DALI-SIO, RESI-DALI-ETH, RESI-DALI-PS
• Interfaces típicas por variante: RS232 + RS485 (SIO), 1x Ethernet (ETH)
• Preço de exemplo exibido: preço sem IVA 220 (moeda indicada separadamente)
• Peso (dados produto): 0,300000 kg
