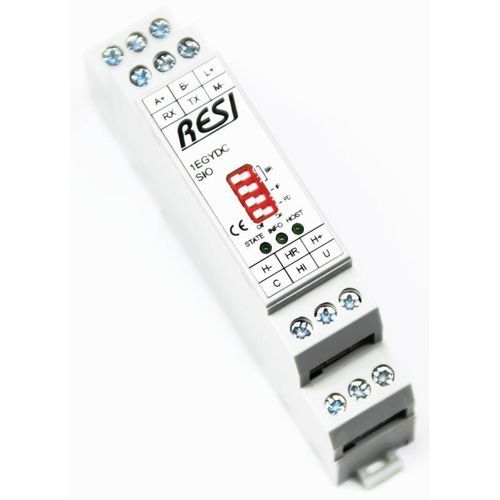

Medidor de energia elétrica monofásico RESI-1DCEGY

para trilho DINRS-485com registrador de dados

Apresentação
RESI oferece medidores DC inteligentes dedicados a telecomunicações e outras aplicações que exigem medição de tensão contínua até 100 V e corrente contínua até 255 A. Ambas as variantes de módulo armazenam periodicamente os valores calculados de potência e energia em RAM ferromagnética para permitir a recuperação de dados após falha de alimentação. O firmware permite configurar o tipo de sensor externo, shunt ou Hall, de 1 A a 255 A.

Versões / variantes

• RESI-1DCEGYS-SIO: Medidor DC inteligente, 100 V, 255 A, shunt, MODBUS/RTU + ASCII, 1x RS232 + 1x RS485
• RESI-1DCEGY-SIO: Medidor DC inteligente, 100 V, 255 A, sensor Hall, MODBUS/RTU + ASCII, 1x RS232 + 1x RS485
• RESI-1DCEGYS-ETH: Medidor DC inteligente, 100 V, 255 A, shunt, MODBUS/TCP + ASCII, 1x Ethernet
• RESI-1DCEGY-ETH: Medidor DC inteligente, 100 V, 255 A, sensor Hall, MODBUS/TCP + ASCII, 1x Ethernet

Comunicação e integração
Os módulos suportam MODBUS/RTU (via RS232 ou RS485) e comandos de texto ASCII, ou MODBUS/TCP e sockets ASCII via Ethernet. Destinam-se à conexão com PLCs, PCs industriais, sistemas de automação, controladores de mídia, minicomputadores, Raspberry Pi, Arduino e hardware dedicado. A configuração é realizada por comandos simples (registos MODBUS ou comandos ASCII em texto).

Armazenamento / segurança dos dados
Ambos os módulos gravam ciclicamente os valores de potência e energia calculados em RAM ferromagnética, permitindo restaurar as medições após uma interrupção de energia.

Documentação / conteúdo da entrega (sem URLs)

• Manual do utilizador (RESI-M-xxx-SIO-ETH, multilingue)
• Folhas de produto para cada variante (RESI-PA-... para variantes SIO/ETH)
• Mapeamento MODBUS e lista de comandos ASCII (por produto)
• Páginas de catálogo / portfólio de produto (visão geral dos medidores DC)
• Declaração de conformidade / documentos CE

Características / especificações técnicas

• Intervalo de medição de tensão (DC): até 100 V
• Intervalo de medição de corrente (DC): até 255 A
• Tipos de sensor suportados: shunt externo ou sensor Hall (configurável, 1 A a 255 A)
• Armazenamento de dados: gravação cíclica de potência e energia em RAM ferromagnética
• Protocolos de comunicação: MODBUS/RTU, MODBUS/TCP, comandos de texto ASCII
• Interfaces: RS232, RS485 (variantes SIO); Ethernet (variantes ETH)
• Compatível com: PLCs, PCs industriais, sistemas de automação, controladores de mídia, minicomputadores, Raspberry Pi, Arduino e hardware dedicado
• Referência de produto exemplo: RESI-1EGYDCS-SIO
