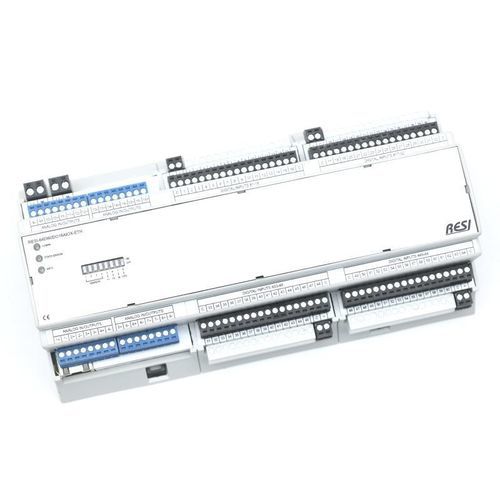

Módulo E/S analógico

digitalMODBUSEthernet

Visão geral
Os módulos EA são concebidos para aplicações de automação de edifícios, automação industrial e infraestruturas. Disponíveis em larguras de 4, 8 ou 12 TE (consoante o número total de E/S), estes módulos I/O adaptam-se a qualquer quadro de comando e são compatíveis com o recorte de 45 mm das caixas standard.

Protocolos e interfaces
Interfaces e protocolos suportados:

• RS485: ASCII + MODBUS/RTU (Slave)
• Ethernet: ASCII + MODBUS/TCP (Server) e MODBUS/RTU over Ethernet

Configuração
O software gratuito RESIConfigurator está disponível para comissionamento e parametrização. Cada produto inclui uma lista completa de comandos ASCII e um mapa de registos MODBUS com explicações detalhadas.

Funções analógicas e digitais (família de produtos)
A família de produtos inclui módulos EA com entradas digitais, saídas digitais e entradas ou saídas analógicas universais. Os módulos principais permitem selecionar uma função diferente por canal (específico por canal):

• Entrada analógica: 0/2–10 V ou 0/4–20 mA
• Saída analógica: 0/2–10 V ou 0/4–20 mA
• Entrada de resistência: 0–1 MΩ
• Entradas RTD: PT100, PT1000, NI1000 (DIN43760)
• Entrada digital: contacto seco ou 24 V DC

I/O digitais e saídas
As entradas digitais são concebidas para sinais DC até 48 V DC. As saídas digitais são classificadas para sinais DC até 30 V. Os módulos I/O oferecem grupos de saídas com alimentação própria (por exemplo saídas combinadas de 12 V e 24 V num único módulo).

Diagnóstico e capacidade de corrente
Os módulos EA com até 700 mA de corrente de saída por canal fornecem amplas funções de diagnóstico (deteção de sobrecarga térmica, curtos-circuitos, linha aberta, situações de sobrecorrente). As saídas são à prova de curto-circuito. Os produtos RESI-Lxxx oferecem até 350 mA por canal com menos funções de diagnóstico e custo reduzido.

Variantes / configurações selecionáveis
Exemplos de opções (excerto):

• Interfaces EAs: RS485: protocolo ASCII+MODBUS/RTU Slave ou Ethernet: protocolo ASCII+MODBUS/TCP Server
• EAs analógico: 4xAIOX, 8xAIOX, 16xAIOX (entradas ou saídas analógicas universais: 0/2–10 V, 0/4–20 mA, RTD, DI)
• EAs digital: p.ex. 6xDE+6xDA (≤30 V DC, ≤700 mA) — outras combinações: 16xDE+15xDA, 32xDE+30xDA, 64xDE+60xDA, 70xDE+66xDA, etc.

Integração / Uso
Os módulos podem ser operados com sistemas de controlo multimédia ou controladores IoT utilizando Node-RED, NodeJs ou Python. Alimentação de ampla faixa: 12–48 V DC.

Características / Especificações técnicas

• Série de produto: Módulos EA (EAs)
• Montagem: adequado para recorte de 45 mm em caixas standard
• Larguras: 4 TE, 8 TE ou 12 TE (consoante o número de E/S)
• Interfaces: RS485 (ASCII, MODBUS/RTU Slave), Ethernet (ASCII, MODBUS/TCP Server, MODBUS/RTU over Ethernet)
• Protocolos: ASCII, MODBUS/RTU, MODBUS/TCP
• Funções analógicas: E/S 0/2–10 V, 0/4–20 mA; RTD: PT100, PT1000, NI1000 (DIN43760); entrada de resistência 0–1 MΩ
• Entradas digitais: até 48 V DC
• Saídas digitais: até 30 V DC
• Corrente de saída máx. (módulos de topo): até 700 mA por canal
• Corrente de saída máx. (produtos RESI-Lxxx): 350 mA por canal
• Funções de diagnóstico: sobrecarga térmica, curto-circuito, linha aberta, deteção de sobrecorrente
• Tensão de alimentação: 12–48 V DC (ampla faixa)
• Configurável via: RESIConfigurator; lista de comandos ASCII e mapa de registos MODBUS fornecidos
