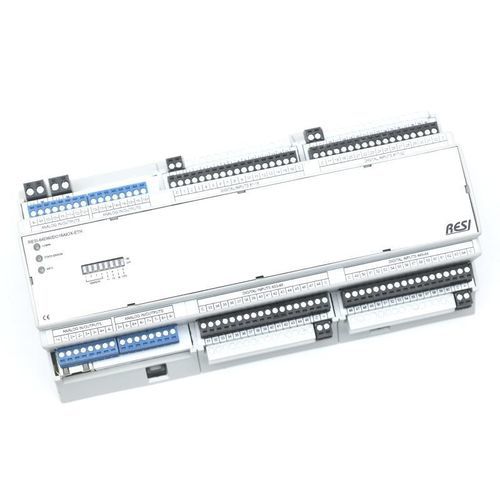

Módulo E/S analógico

digitalRS-485Ethernet

Visão geral
Os módulos IO RESI são concebidos para aplicações em automação predial, automação industrial e infraestruturas. Disponíveis em larguras de 4, 8 ou 12 MU, encaixam em recortes padrão de 45 mm em quadros elétricos e em armários de distribuição comuns. A família de produtos contempla configurações mistas de entradas digitais, I/O analógico universal e saídas por relé para diferentes requisitos de I/O.

Interfaces e protocolos
Há duas variantes de interface:

• Interface RS485 com protocolo MODBUS/RTU Slave
• Interface Ethernet com protocolo MODBUS/TCP Server

Todos os módulos também oferecem um protocolo de comandos ASCII compacto para integração com sistemas de controlo de media ou controladores IoT (Node-RED, NodeJs, Python). As versões Ethernet suportam adicionalmente MODBUS/RTU sobre Ethernet quando necessário.

Configuração
Parametrize e teste os módulos com o software gratuito RESIConfigurator. Cada unidade é entregue com uma lista completa de comandos ASCII e uma tabela de registos MODBUS com explicações detalhadas para arranque rápido.

Tipos de I/O e funcionalidade
Este grupo de produtos inclui módulos com:

• Entradas ou saídas analógicas universais (configuráveis por canal)
• Entradas digitais
• Saídas por relé para cargas AC ou DC

Características das I/O analógicas universais
Alguns módulos fornecem I/O analógicas configuráveis por canal, permitindo que cada canal seja definido como:

• Entrada analógica: 0/2–10 V ou 0/4–20 mA
• Saída analógica: 0/2–10 V ou 0/4–20 mA
• Entrada resistiva (0–1 MΩ)
• Entradas RTD: PT100, PT1000 ou NI1000-DIN43760
• Entrada digital (contacto seco ou 24 Vdc)

Entradas digitais e relés
As entradas digitais aceitam sinais DC até 48 Vdc. As saídas por relé são Form A (normalmente abertas) com contactos AgSnO2, com corrente máxima até 6 A. As tensões comutáveis dependem da configuração: até 30 Vdc ou até 250 Vac para circuitos AC.

Opções / Variantes

• Interface: RS485 (ASCII + MODBUS/RTU Slave) ou Ethernet (ASCII + MODBUS/TCP Server)
• Variantes analógicas: 4xAIOX / 8xAIOX / 16xAIOX (I/O analógicas universais por canal: 0/2–10 V, 0/4–20 mA, RTD, DI)
• Combinações DI & relé: exemplos incluem 32xDI (≤48 Vdc) + 12xrelés (≤30 Vdc, ≤250 Vac, ≤6 A); outras combinações disponíveis

Documentação fornecida
Cada produto é fornecido com uma lista de comandos ASCII, uma tabela de registos MODBUS e documentos de anexo de catálogo/produto (páginas de catálogo, manuais e certificados) para apoiar a integração e certificação.

Especificações técnicas

• Família de produto: RESI IO modules
• Larguras típicas: 4 MU, 8 MU ou 12 MU
• Recorte de painel: compatível com recorte de 45 mm em quadros elétricos
• Interfaces: RS485 (MODBUS/RTU Slave) ou Ethernet (MODBUS/TCP)
• Protocolos: MODBUS/RTU, MODBUS/TCP, protocolo de comandos ASCII
• Alimentação: gama ampla 12–48 Vdc
• I/O analógicas por canal: configuráveis como 0/2–10 V, 0/4–20 mA, resistência (0–1 MΩ), RTD (PT100, PT1000, NI1000-DIN43760) ou entrada digital (contacto seco / 24 Vdc)
• Entradas digitais: até 48 Vdc
• Saídas por relé: Form A (normalmente abertas), contactos AgSnO2, até 6 A máx.; tensões suportadas até 30 Vdc ou 250 Vac conforme configuração
• Referência exemplo: RESI-32DI12RO4AIOX-SIO
• Preço típico (s/IVA): 484,50 EUR
• Software de configuração e teste: RESIConfigurator
