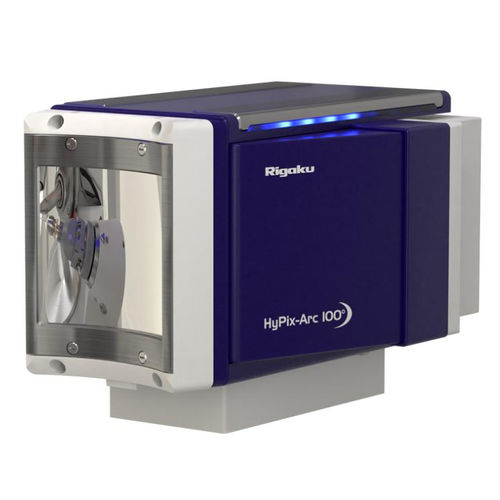

Detector de posição HyPix-Arc 100°

de raios Xde fotõesde arco

O HyPix-Arc 100° é um detector de fótons híbridos de contagem de fótons (HPC) curvo para aplicações de difração de cristal único. O HyPix-Arc 100° oferece um ângulo de captura 17° maior em comparação com o detector HyPix 6000 plano. Recolha mais dados numa única exposição com menos distorção do perfil de reflexão: O HyPix-Arc 100° oferece uma cobertura angular de 100 graus de borda a borda. Isto é mais do que suficiente para recolher dados completos de difração de cristal único, de acordo com as diretrizes da IUCr, para até mesmo Cu Kα Comprimento de onda de raio X a partir de uma única posição theta. Os dados de ângulo alto e baixo são medidos ao mesmo tempo, sob as mesmas condições para uma melhor escalada, dados mais rápidos e tempo de dose reduzido. Um detector curvo minimiza a distorção do pico, assegurando que, mesmo a curtas distâncias cristalo-detector, os feixes difratados estejam mais próximos da perpendicular do que é possível com uma geometria plana. Como todos os detectores HPC, o HyPix-Arc 100° oferece contagem directa de fotões de raio X para cada fotão, função de propagação do ponto de cobertura de um pixel sem ruído de leitura e sem ruído escuro. O tamanho de 100 mícron de pixel permite uma melhor resolução dos reflexos para células de unidades longas, bem como uma melhor análise do perfil de reflexão. O HyPix-Arc 100° tem uma elevada taxa de fotogramas de 100 Hz, bem como um modo de tempo morto zero, proporcionando o máximo em recolha de dados sem erros. A vantagem da detecção directa encontrada no HyPix-Arc 100° é que não é necessário um cintilador, e o tamanho do pixel determina a função de espalhamento do ponto em vez da floração que ocorre nos detectores com um cintilador. Isto significa que os reflexos são mais nítidos e mais facilmente resolvidos.
