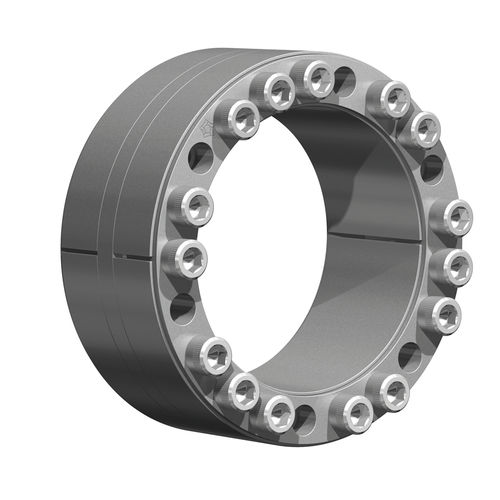

Acoplamento com dispositivo de travamento RfN 7015.0

para eixopara transmissãopara transportador

Para uma centragem soberba e uma transmissão de binário elevado, este dispositivo cónico duplo reflecte o melhor da experiência de engenharia da RINGFEDER®. Este estilo está disponível em dois tipos, 7015.0 para aplicações gerais de engenharia e 7015.1 para aplicações de polias transportadoras. Disponível nos tamanhos de 100 a 600 mm. Características do produto Explicação da tabela Um momento de flexão, criado por forças radiais, resulta numa carga adicional para o conjunto de bloqueio, o veio e o cubo. Esta carga cria uma pressão adicional, actua em rotação e tem de ser sobreposta à pressão resultante do conjunto de bloqueio. Para uma ligação viável, deve ser mantida uma pressão superficial mínima nas áreas de contacto entre o conjunto de bloqueio, o eixo e o cubo, logo que o eixo e o cubo tenham de suportar as pressões máximas. Além disso, os valores de binário (T) indicados foram reduzidos devido aos momentos de flexão adicionais. Para obter tensões mais baixas nos conjuntos de bloqueio, os binários de aperto dos parafusos (TA) também foram reduzidos.
