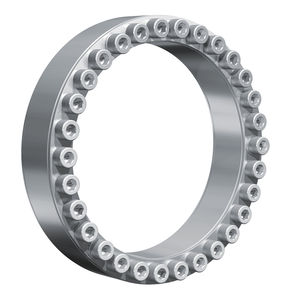

Acoplamento com dispositivo de travamento RfN 7015.1

de engrenagempara transmissãopara eixo

Esta versão do RfN 7015 foi concebida para aplicações de elevada carga de flexão, tais como polias transportadoras, proporcionando pressões mais baixas no veio e no cubo. Características do produto Versão do conjunto de bloqueio RfN 7015.0 com menor pressão superficial para redução das tensões nos discos de extremidade macia. Explicação da tabela Um momento de flexão, criado por forças radiais, resulta numa carga adicional para o conjunto de bloqueio, eixo e cubo. Esta carga cria uma pressão adicional, actua em rotação e tem de ser sobreposta à pressão resultante do conjunto de bloqueio. Para uma ligação viável, deve ser mantida uma pressão superficial mínima nas áreas de contacto entre o conjunto de bloqueio, o eixo e o cubo, logo que o eixo e o cubo tenham de suportar as pressões máximas. Além disso, os valores de binário (T) indicados foram reduzidos devido aos momentos de flexão adicionais. Para obter tensões mais baixas nos conjuntos de bloqueio, os binários de aperto dos parafusos (TA) também foram reduzidos.
