Roda livre FX series

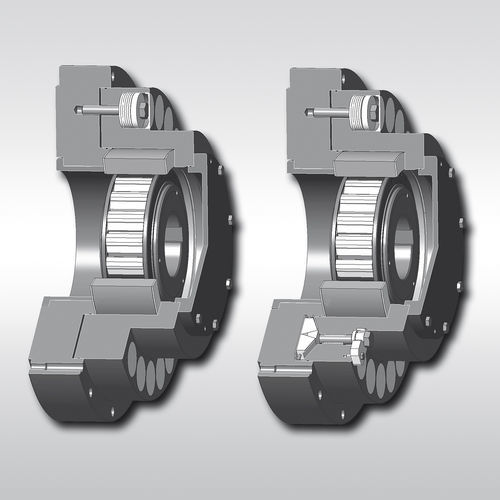

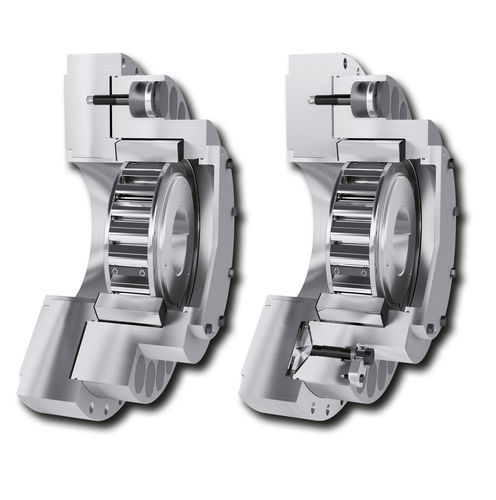

Rodas Livres Integradas FXR … são rodas livres com sprags sem suporte de rolamento e com sistema centrífugo X. Elas consistem de Rodas Livres Integradas FXM com limitador de torque adicional. Para operação reversa, elas podem ser opcionalmente equipadas com uma função de operação inversa. Isso permite que a correia transportadora recue, por exemplo durante tarefas de manutenção.

O sistema centrífugo X garante uma operação de giro livre isenta de desgaste quando o anel interno gira a alta velocidade.

Em instalações com transportadoras contínuas com vários motores, é importante considerar o problema da distribuição desigual do torque de acionamento reverso para as unidades de acionamento e contra-recuos individuais. Assim que a instalação é colocada em repouso, todo o torque de acionamento reverso é aplicado essencialmente a um único contra-recuo, devido às diferenças no jogo e na elasticidade das unidades envolvidas. Em instalações equipadas com contra-recuos sem limitadores de torque, as caixas de engrenagens individuais e os correspondentes contra-recuos devem ser projetados para comportar todo o torque de acionamento reverso da instalação de correias transportadoras para garantir maior segurança.

O problema da distribuição desigual do torque de acionamento reverso é solucionado usando contrarecuos FXR … com limitador de torque. O limitador de torque incluído no contra-recuo desliza temporariamente quando o torque especificado é excedido até que os outros contra-recuos sejam acionados em sucessão. Desse modo, todo o torque de acionamento reverso da instalação de correias transportadoras é distribuído para as caixas de engrenagens e contra-recuos individuais. Além disso, os torques de pico dinâmicos que ocorrem durante o processo de bloqueio são reduzidos, protegendo desse modo as caixas de engrenagens contra torques de pico prejudiciais. Por esse motivo o uso de contra-recuos FXR … com limitador de torque em instalações com transportadoras contínuas com vários motores possibilita a aplicação de caixas de engrenagens de menores dimensões.


Aplicação como

• Contra-recuos

para instalações com transportadoras contínuas com vários motores nas quais cada unidade é equipada com um contra-recuo.


Vantagens

• Proteção das caixas de engrenagens contra sobrecarga devido à distribuição desigual de carga em vários motores
• Proteção das caixas de engrenagens contra torques de pico dinâmicos durante o processo de bloqueio
• Caixas de engrenagens menores podem ser usadas sem afetar negativamente a segurança
• Proteção dos contra-recuos, pois os torques de pico dinâmicos são reduzidos através do seu deslizamento temporário
