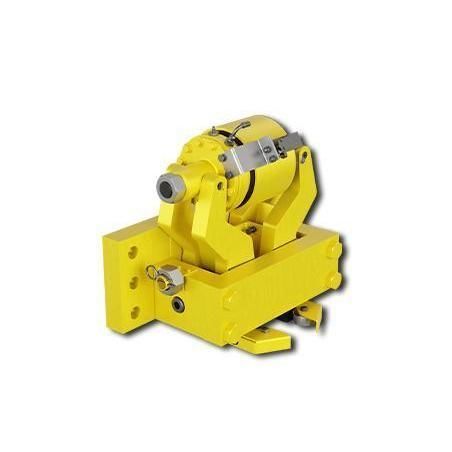

Freio de fricção DR 085 FHK

acionado por molacom liberação hidráulicade emergência

Visão geral do produto
Grampo de carril com acionamento por mola e libertação hidráulica, concebido como travão anti-tempestade para aplicações de retenção e de travagem de emergência. Disponível na estrutura 085 com forças de retenção selecionáveis de 50 kN a 400 kN e compatível com vários perfis de carril.

Documentos disponíveis

• Ficha técnica DR 085 FHK (PDF)
• Folheto do produto (PDF)
• Modelos 3D CAD (ZIP)
• Instrução de instalação DR 085/088 FHM (PDF)
• Catálogo: Travões industriais (PDF)

Características técnicas (tabela)
Características — Código
Clamp — D
Rail — R
Tamanho da estrutura 085 — 085
Acionamento por mola — F
Libertação hidráulica — H
Sem ajuste para desgaste do bloco de atrito — K
Forças máximas de travagem para retenção de 50 kN, 100 kN, 200 kN, 300 kN ou 400 kN — 050 a 400
Atuador montado em posição central — M
Mandíbulas de aperto disponíveis para perfis de carril A55, A65, A75, A100, A120 ou 6,00E+02 — A55 / A65 / A75 / A100 / A120 / 6,00E+02

Características / especificações técnicas

• Tipo: grampo de carril com acionamento por mola e libertação hidráulica
• Modelo / tamanho da estrutura: 085
• Código clamp: D
• Código rail: R
• Acionamento: por mola (F)
• Libertação: hidráulica (H)
• Compensação de desgaste: sem ajuste (K)
• Posição do atuador: central (M)
• Forças máximas de retenção: 50 kN, 100 kN, 200 kN, 300 kN, 400 kN
• Mandíbulas compatíveis (perfis de carril): A55, A65, A75, A100, A120, 6,00E+02
• Recursos disponíveis: ficha técnica, folheto do produto, instruções de instalação, modelos 3D CAD
