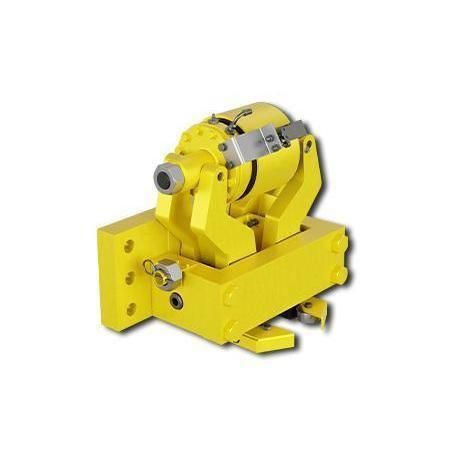

Freio de mandíbulas DR 088 FHK

acionado por molacom liberação hidráulicapara trilho-guia

Produto

• Braçadeira para trilho ativada por mola e liberada hidraulicamente, destinada a aplicações de frenagem em trilhos (freio de tempestade).
• Projetada como braçadeira para trilho, tamanho do quadro 088, modelo DR 088 FHK.

Documentação e modelos

• Ficha técnica (PDF)
• Folheto do produto
• Modelos 3D CAD (STEP)
• Instruções de instalação

Características (códigos)
Clamp | D
Rail | R
Tamanho do quadro | 088
Ativado por mola | F
Liberado hidraulicamente | H
Sem ajuste por desgaste das pastilhas | K
Força máxima de frenagem | 500 kN
Atuador montado em posição central | M
Mandíbulas de aperto disponíveis para perfis de trilho | A55, A65, A75, A100, A120, 60E1

Uso / Notas de aplicação

• Mandíbulas de aperto estão disponíveis para vários tipos de perfil de trilho para ajustar a braçadeira a diferentes geometrias.
• O freio é projetado para funções de parada de emergência/tempestade e fornece forças de frenagem de até 500 kN.

Especificações técnicas

• Modelo / designação: DR 088 FHK
• Tamanho do quadro: 088
• Princípio de funcionamento: ativado por mola, liberado hidraulicamente
• Força máxima de frenagem: 500 kN
• Montagem do atuador: posição central
• Não é necessário ajuste para compensar o desgaste das pastilhas
• Mandíbulas compatíveis: A55, A65, A75, A100, A120, 60E1
• Códigos de características: Clamp = D, Rail = R, Spring activated = F, Hydraulically released = H, No adjustment = K, Thruster central = M
