Máquina estacionária de solda de topo Remedy 500 – V1

manualindependentecom carrinho

Visão geral

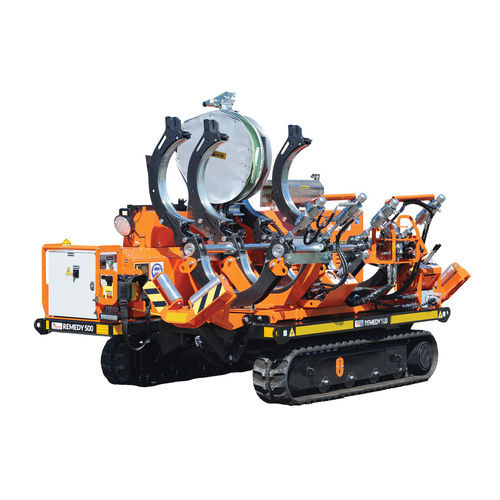

Máquina de solda por fusão de topo sobre lagartas Remedy 500 – V1, compacta e concebida para alta produtividade em trabalhos in loco com tubos PE e PP. Integra gerador embarcado de 17 kW, tracção por lagartas e componentes modulares para operações em canteiro e em valas.

Principais características

• Pronta para certificação - Ciclo de soldagem manual conforme ISO 21307 High Pressure e ASTM F2620; suporte à certificação de soldas através do datalogging Inspector 2.0 e armazenamento/análise em cloud.
• Alta autonomia - Motor de 17 kW com depósito de 40 L proporciona até 13 horas de funcionamento e capacidade para vencer inclinações até 30%.
• Faixa de trabalho - Indicada para fusão por topo de tubos HDPE e PP Ø 200 ÷ 500 mm (6” ÷ 20” IPS; 6” ÷ 18” DIPS).
• Soluções patenteadas - Abertura assistida das garras, fresadora hidráulica e placa de aquecimento reduzem o esforço do operador; sistema de caçambas e guincho de carga opcionais aceleram o alinhamento e a preparação.
• Apertos hidráulicos (opcional) - Kits disponíveis para simplificar o travamento das garras e permitir a remoção da 4.ª garra para soldagem de acessórios ou flanges.
• Controlo remoto - Comando sem fios até 100 m para deslocação segura e posicionamento preciso.
• Operação em vala - Unidade de soldagem destacável do carro para operação em espaço confinado; cabos e extensões até 7 m disponíveis para controlo remoto do ciclo.
• Manutenção fácil - Acesso aos compartimentos de manutenção para verificações e limpezas de rotina.
• Flexibilidade de transporte - Dimensões compactas e peso moderado que permitem transporte com um simples carrinho.

Setores de aplicação

• Energia
• Engenharia civil
• Água
• Gás
• Mineração
• Empreiteiras de redes industriais

Materiais de aplicação

• HDPE
• PP

Composição padrão

• Fresadora hidráulica
• Lagartas
• Painel de controlo manual de soldagem
• Corpo da máquina
• Rolos hidráulicos
• Placa de aquecimento

Acessórios (exemplos)

• Sistema de bloqueio hidráulico
• Kit de caçambas
• Kit de guincho de carga
• Inserções para tubos
• Ferramenta para colo de flange
• Inspector 2.0 (datalogging)
• Rolo Remedy 355-500
• Kit para operação em vala

Especificações técnicas

• Faixa de trabalho: 200 ÷ 500 mm; 6” ÷ 20” IPS; 6” ÷ 18” DIPS
• Gerador embarcado: 1123 cc - 17 kW
• Combustível: Diesel
• Ciclo de soldagem manual: Sim (ISO 21307 High Pressure; ASTM F2620)
• Rastreabilidade / GPS & memória: Disponível com Inspector 2.0 (sob consulta)
• Temperatura de trabalho: 180° ÷ 260° C (356° ÷ 500° F)
• Temperatura ambiente de operação: -5 ÷ +40 °C (23 ÷ 104 °F)
• Capacidade de pressão: até 150 bar
• Tanque de combustível: 40 L (10.56 gal)
• Autonomia: 13 horas
• Inclinação máxima de operação: 30%
• Dimensões (L x P x A): 2286 x 1668 x 1930 mm
• Peso (composição padrão): 1750 kg
