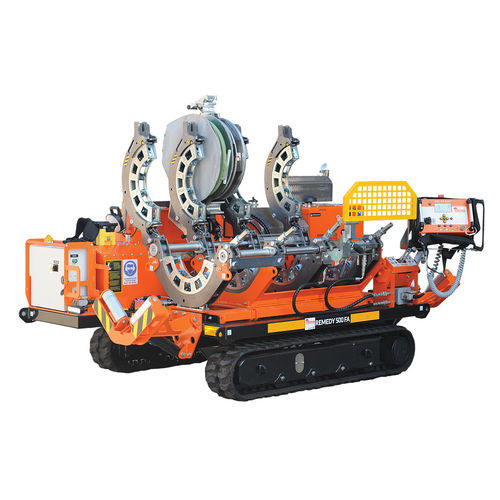

Máquina estacionária de solda de topo Remedy 500 – V1 FA

automáticaindependentecom carrinho

Visão geral
Máquina compacta sobre esteiras para solda por fusão a topo REMEDY 500 – V1 FA, projetada para alta produtividade em tubulações PE e PP de diâmetros pequenos e médios. Equipada com gerador diesel a bordo e ciclo CNC totalmente automático para juntas repetíveis e conformes às normas. Fabricada pela Ritmo para obras e manutenção de redes.

Setores de aplicação

• Água
• Gás
• Mineração
• Industrial
• Energia
• Engenharia civil

Materiais de aplicação

• HDPE
• PP

Características

• Máximo desempenho - Soldagem CNC totalmente automática: abertura, extracção da placa de aquecimento e fecho geridos automaticamente segundo normas internacionais (ISO 21307 Low Pressure; GIS/PL2-3:2015; WIS 4-32-08 I4; DVS 2207-1:2015; DVS 2207-11:2017).
• Unidade motriz completa - Motor 1123 cc / 17 kW com gerador a bordo, autonomia até 13 horas e capacidade de operar em inclinações até 30%. Faixa de trabalho Ø 200 ÷ 500 mm (6" ÷ 20" IPS, 6" ÷ 18" DIPS).
• Patentes - Sistemas assistidos patenteados para abertura das mordentes, fresa e extracção da placa que reduzem esforço do operador; caçamba elevadora opcional para alinhamento e estabilização; guincho opcional para acelerar a preparação do tubo.
• Comando remoto até 100 m - Operação sem fios para deslocamento seguro e posicionamento preciso.
• Uso em vala - Unidade de soldagem destacável do carrinho para operar em vala; 4ª mordente removível para reduzir o espaço ocupado; cabos e extensões até 7 m disponíveis mediante pedido.
• Manutenção facilitada - Acesso rápido aos compartimentos de serviço para limpeza do filtro de ar, verificação de fusíveis e limpeza do radiador.
• Facilidade de transporte - Dimensões compactas e peso reduzido permitem transporte com um carrinho simples.

Composição padrão

• Tablet FA
• Rolos hidráulicos
• Corpo da máquina
• Placa de aquecimento
• Fresa hidráulica
• Esteiras

Acessórios

• Inserções
• Ferramenta para colarinhos de flange
• Rolo Remedy 355-500
• Kit In-Ditch
• Kit caçambas
• Kit guincho

Especificações técnicas (tabela)
Faixa de trabalho — 200 ÷ 500 mm; 6" ÷ 20" IPS; 6" ÷ 18" DIPS
Gerador a bordo — 1123 cc - 17 kW
Combustível — Diesel
Ciclo de soldagem CNC — Sim
Rastreabilidade GPS — Sim
Memória — Sim
Memória de soldas favoritas — Sim
Temperatura de trabalho — 180° ÷ 260° C (356° ÷ 500° F)
Faixa de temperatura ambiente — -5 ÷ +40°C (23 ÷ 104°F)
Pressão — até 150 bar
Tanque de combustível — 40 L (10.56 gal)
Autonomia — 13 horas
Inclinação máxima operacional — 30%
Dimensões composição padrão (L x P x A) — 2286 x 1668 x 1930 mm (7.5 x 5.5 x 6.3 ft)
Peso composição padrão — 1750 Kg (3858 lb)

Especificações técnicas

• Faixa de trabalho: Ø 200–500 mm (6"–20" IPS / 6"–18" DIPS)
• Motor: 1123 cc – 17 kW diesel
• Tanque: 40 L; autonomia ≈13 horas
• Ciclo CNC totalmente automático com rastreabilidade GPS
• Temperaturas de operação: solda 180–260 °C; ambiente -5 ÷ +40 °C
• Pressão de trabalho: até 150 bar
• Inclinação máxima: 30%
• Dimensões (L x P x A): 2286 x 1668 x 1930 mm
• Peso: 1750 kg
