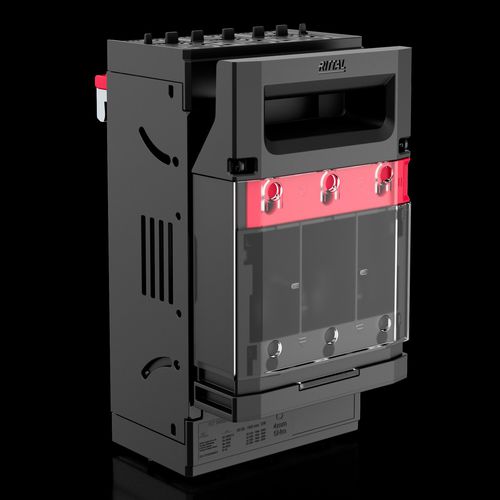

Porta-fusível Classe J RiLineX

para instalação sobre barramentoClasse JUL

Descrição
Porta-fusível RiLineX RX 9364010 para sistemas de barramento de 60 mm. Para cartuchos de fusível Classe J (21×57 mm), 1–30 A. Tampa travável e preparada para lacre. Pontos de medição integrados na tampa para verificação segura de tensão. Posição de repouso para facilitar manutenção. Variante de ligação com borne de quadro para condutores cilíndricos 1,5–95 mm²; condutores finos com terminais 1,5–70 mm².

Vantagens

• Tampa: pode ser travada e lacrada
• Verificação de tensão por pontos de medição integrados e abertura separada
• Posição de repouso para facilitar a manutenção

Material e cor

• Poliamida (PA 6), comportamento ao fogo UL 94‑V0
• Cores: RAL 9005; RAL 35745

Dados elétricos e mecânicos

• Corrente nominal (máx.): 30 A
• Tensão nominal de serviço: 600 V AC
• Valores elétricos UL (SCCR): 200 kA - 600 V, Fusível Classe J máx. 30 A, JDDZ/7
• Saída de cabos: cima/baixo
• Quantidade de polos: 3 polos

Compatibilidade de fusível e barramento

• Compatível com cartuchos fusíveis Classe J (21×57 mm)
• Compatível com barramentos: 15 x 5/10 mm; 20 x 5/10 mm; 30 x 5/10 mm

Ligação

• Ligação de condutores cilíndricos (variante borne): 1,5–95 mm²
• Ligação de fios finos com terminal: 1,5–70 mm²
• Nota: a documentação refere ambos 1,5–95 mm² e 1,5–70 mm² consoante a variante de ligação

Dimensões

• Largura: 106 mm
• Altura: 195 mm
• Profundidade: 105 mm

Embalagem e peso

• Artigo nº: RX 9364010
• Emb.: 1 unid.
• Peso líquido: 1,2 kg
• Peso bruto: 1,235 kg

Especificações técnicas

• Número da tarifa alfandegária: 85361050
