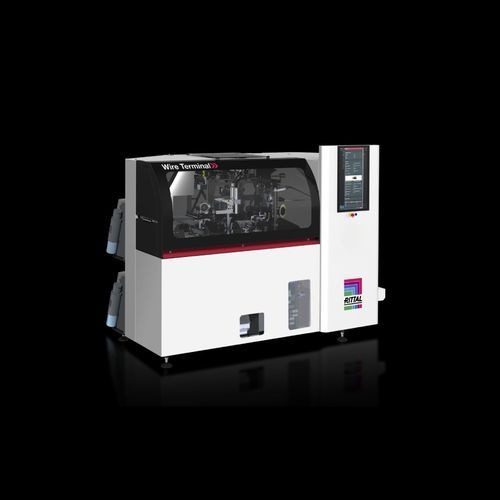

Máquina de desencapar e crimpar de arame WT series

totalmente automática

Descrição Processamento de cabos totalmente automatizado incluindo corte a comprimento, decapagem, crimpagem com terminais e marcação por projeto. Suporta picking específico por encomenda para sistema de armazenamento dedicado, saída em trilhos, em feixes em cadeia ou fornecimento just-in-time através do Wire Handling System (WHS).

Características

• Disponível em seis variantes (L5 R, L5 B, L5 T, L10 R, L10 B, L10 T)
• Seções de cabo: 0,5–2,5 mm² ou 0,5–6 mm² conforme variante
• Três opções de saída: wire rail system, chain bundle, Wire Handling System
• Decapagem e crimpagem controladas linearmente com possibilidade de decapagem parcial ou total
• Encaminhamento avançado com bloco de entrada equipado com memória RFID para configuração segura e repetível

Benefícios

• Redução de tempo relatada até 50 % quando combinado com Rittal Wire Terminal e Eplan Smart Wiring
• Acelera a produção através da automação completa do processamento de cabos
• Operações relatadas até 11× mais rápidas
• Amortização típica a partir de aproximadamente 150 quadros/ano (≈2,5 anos indicado)
• Qualidade consistente e elevada dos cabos processados

Modelos / Variantes

• Wire Terminal WT L5 R — sistema de trilhos; processa 0,5–2,5 mm²; fios acabados guiados em sequência correta; trilhos traváveis
• Wire Terminal WT L5 B — formador de feixes em cadeia; processa 0,5–2,5 mm²; saída em feixes
• Wire Terminal WT L5 T — alimentação para WHS; processa 0,5–2,5 mm²; integração para entrega sequencial às estações
• Wire Terminal WT L10 R — sistema de trilhos; processa 0,5–6 mm²; trilhos com bloqueio
• Wire Terminal WT L10 B — formador de feixes; processa 0,5–6 mm²; saída em feixes
• Wire Terminal WT L10 T — alimentação para WHS; processa 0,5–6 mm²; fornecimento just-in-time às estações

Funções automatizadas

• Corte a comprimento
• Decapagem (parcial e total)
• Crimpagem incluindo encaixe de terminais
• Marcação dos cabos conforme projeto
• Triagem e saída por encomenda (trilhos, feixes, WHS)

Acessórios & opções (seleção)

• Terminadores soltos com colarinho plástico em várias secções
• Trava de trilho WT para transporte seguro
• Carrinho para trilhos com suporte de ferramentas
• Trilhos WT para 0,5–6 mm²
• Estação de limpeza para cabeça de impressão
• Wire store WT Tube 12 com bloco de alimentação RFID para troca rápida
• Elevador vibratório para alimentação de terminais
• Fita de feixe WT para saída em cadeia
• Opção de impressora Wire Printer para marcação automática via HMI

Downloads Flyer: Wire Terminal WT; Brochure: Rittal Automation Systems

Especificações técnicas

• Variantes: L5 R, L5 B, L5 T, L10 R, L10 B, L10 T
• Seções suportadas: 0,5–2,5 mm² ou 0,5–6 mm² conforme configuração
• Opções de saída: wire rail system, chain bundle, Wire Handling System (WHS)
• Funções: corte, decapagem, crimpagem, marcação
• Encaminhamento: bloco de entrada com memória RFID para trocas de formato seguras
• WHS: distribuição just-in-time por ar comprimido até 4 estações
• Precisão: decapagem e crimpagem controladas linearmente
• Notas de desempenho: redução de tempo até 50 % com Eplan Smart Wiring; processamento até 11× mais rápido; amortização a partir de ~150 quadros/ano (indicado)
