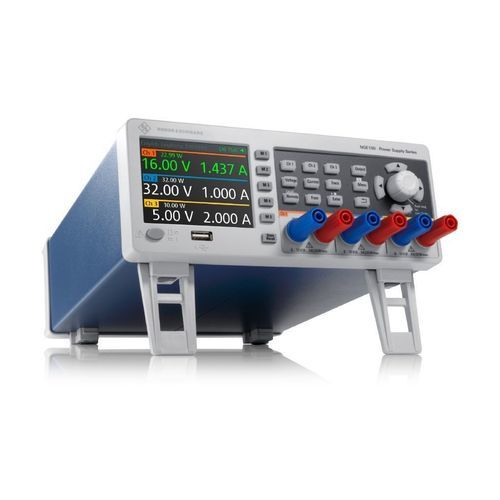

Fonte de alimentação elétrica de mesa R&S®NGE100B

CCreguladade corrente constante

Visão geral
A série de fontes de alimentação DC R&S®NGE100B fornece saídas de baixa ondulação e um conjunto de funções práticas para bancada e aplicações de teste. Estão disponíveis modelos com dois (R&S®NGE102B) ou três (R&S®NGE103B) canais controlados independentemente. Casos de uso típicos: P&D, ensino, testes de fabricação, manutenção e reparo. Um configurador de produto online facilita a seleção rápida.

Principais informações

• R&S®NGE102B: 2 canais independentes; R&S®NGE103B: 3 canais independentes
• Potência de saída máxima: 66 W (NGE102B) / 100 W (NGE103B)
• Tensão de saída por canal: 0 V a 32 V
• Corrente de saída máxima por canal: até 3 A
• USB padrão (VCP/TMC); LAN (LXI), WLAN e I/O digital (4 bits) opcionais

Recursos e vantagens
Canais galvanicamente isolados
Cada canal é eletricamente separado dos outros e não está ligado à terra do chassi, permitindo conexões em série e configurações bipolares sem problemas de aterramento em montagens DUT complexas.

Operação em paralelo e série
Os canais são eletricamente equivalentes e podem ser conectados em série para tensões mais altas (até 96 V com R&S®NGE103B, até 64 V com R&S®NGE102B) ou em paralelo para correntes maiores (até 6 A ao combinar dois canais; até 9 A usando os três canais do R&S®NGE103B).

Funções de proteção
Suporta limites por canal: corrente máxima (fusível eletrônico / OCP), tensão máxima (OVP), potência máxima (OPP) e proteção térmica (OTP). Ao atingir um limite, a saída afetada é desligada e uma mensagem é exibida. A função opcional FuseLink permite vincular a proteção contra sobrecorrente entre canais.

Condições de operação codificadas por cores
O display 3.5" QVGA (320 × 240) mostra os estados operacionais por cor: tensão constante = verde, corrente constante = vermelho, saída inativa = branco; o canal em ajuste é destacado com fundo azul.

Conectividade

• Conectores frontais: bornes de segurança de 4 mm
• Interface USB: Virtual COM Port e classe TMC (padrão)
• LAN (LXI) opcional com servidor web integrado (R&S®NGE-K101)
• WLAN opcional (R&S®NGE-K102)
• I/O de trigger digital 4 bits na parte traseira (R&S®NGE-K103)

Outros destaques
Função arbitrária EasyArb; funções de medição para tensão, corrente, potência e energia; interface e conceito de operação intuitivos para exibição clara de status e ajustes.

Modelos disponíveis

• R&S®NGE102B — 2 canais de saída — Potência total máx. 66 W — 0 V a 32 V por canal — 0 A a 3 A — a partir de 1.010 EUR
• R&S®NGE103B — 3 canais de saída — Potência total máx. 100 W — 0 V a 32 V por canal — 0 A a 3 A — a partir de 1.190 EUR

Características / especificações técnicas

• Número de canais de saída: 2 ou 3
• Potência de saída total: máx. 66 W (NGE102B) / 100 W (NGE103B)
• Potência máxima por canal: 33,6 W
• Tensão de saída por canal: 0 V a 32 V
• Corrente de saída máxima por canal: 3 A
• Ondulação e ruído de tensão (20 Hz a 20 MHz): típ. < 1,5 mV RMS; < 20 mV pp (med.)
• Ondulação e ruído de corrente (20 Hz a 20 MHz): < 2 mA RMS (med.)
• Tempo de recuperação de carga (10%→90% dentro ±20 mV): < 200 µs (med.)
• Resolução programação/leitura — tensão: 10 mV; corrente: 1 mA
• Precisão leitura tensão: < 0,1 % + 20 mV; corrente: < 0,1 % + 5 mA
• Funções de medição: tensão, corrente, potência, energia
• Funções de proteção: OVP, OCP, OPP, OTP; FuseLink suportado
• Função arbitrária: EasyArb
• Display: 3.5" QVGA (320 × 240)
• Interfaces remotas (padrão): USB; opcional: LAN (LXI)
• Dimensões (L × A × P): 222 mm × 97 mm × 310 mm
• Peso: aprox. 4,9 kg / 5,0 kg
• Instalação em rack: opção R&S®HZC95
