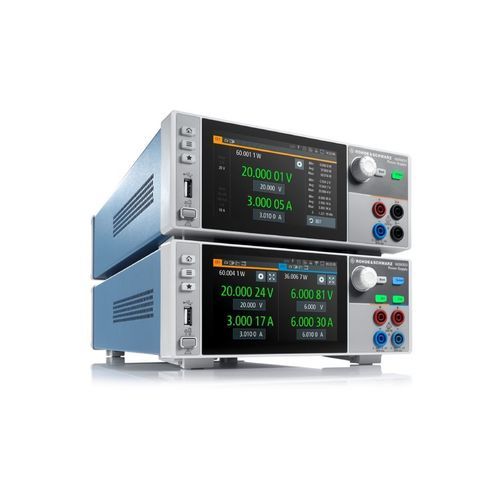

Fonte de alimentação elétrica de mesa R&S®NGM200

CCreguladade corrente constante

Visão geral
As fontes de alimentação DC R&S®NGM200 são unidades compactas e de alta precisão para bancada e laboratório. A arquitetura de dois quadrantes permite operação como fonte e como absorvedor, com rápida recuperação de carga e leituras de alta resolução, adequadas para simulação de baterias, ensaios de consumo e alimentação de circuitos sensíveis.

Dados principais

• Potência total do sistema até 120 W (dependendo do modelo)
• Tensão por canal: 0 V a 20 V
• Corrente máxima por canal: até 6 A (≤6 V) / 3 A (>6 V)
• Registo de dados em alta velocidade: até 500 ksample/s (FastLog)
• Dimensões compactas e ecrã TFT touch; controlo remoto USB/LAN

Aplicações

• Testes de baterias e simulação do comportamento da bateria
• Simulação de quedas de tensão e transientes de carga
• Caracterização do consumo de energia e corrente de standby
• Alimentação de circuitos e DUT sensíveis ao ruído

Funcionalidades e vantagens

• Simulação de bateria – Opção R&S®NGM‑K106: modela capacidade, Voc e ESR em função do estado de carga para alimentar o DUT de forma realista.
• Aquisição de alta velocidade (FastLog) – Captura tensão e corrente até 500 ksample/s (resolução 2 µs); armazenamento em USB ou transferência via USB/LAN; modelos de 2 canais suportam aquisição paralela.
• Voltímetro digital (DVM) – Opção R&S®NGM‑K104: porta DVM interna para medição em qualquer ponto do circuito, reduzindo a necessidade de um DMM externo.
• Leitura 6½ dígitos – Alta resolução para medições de tensão/corrente/potência (resoluções µV / nA conforme a gama).
• Regulação rápida – Tempos de recuperação < 30 µs para saltos de carga 10%→90% dentro de ±20 mV, evitando overshoot ou quedas de tensão.
• Baixo ripple/ruído – Ripple residual < 500 µV RMS e < 2 mV p‑p (20 Hz–20 MHz), adequado para eletrónica sensível.
• Operação em dois quadrantes – Capacidade de fonte e absorção para simulação de baterias/cargas; comutação automática e indicação de corrente negativa em modo sink.
• Proteções e utilidades – OVP/OCP/OPP/OTP, FuseLink, sense, sequenciação de saídas, trigger I/O, QuickArb, registo Standard e FastLog.

Modelos disponíveis (resumo)

• R&S®NGM201 — 1 canal de saída, potência máx. 60 W, 0–20 V, corrente por canal: ≤6 V: 0–6 A; >6 V: 0–3 A.
• R&S®NGM202 — 2 canais de saída, potência total máx. 120 W, cada canal 0–20 V, mesmas limitações de corrente; aquisição paralela suportada.

Especificações técnicas

• N.º de canais: 1 / 2
• Potência total: máx. 60 W / 120 W
• Potência máx. por canal: 60 W
• Tensão por canal: 0 V a 20 V
• Corrente máx. por canal: ≤6 V: 6 A; >6 V: 3 A
• Ripple e ruído de tensão (20 Hz–20 MHz): < 500 µV RMS; < 2 mV p‑p (med.)
• Ripple e ruído de corrente (20 Hz–20 MHz): < 1 mA RMS (med.)
• Tempo de recuperação (10%→90% dentro ±20 mV): < 30 µs
• Resolução de programação: tensão 1 mV; corrente 0,1 mA
• Resolução de leitura: tensão (20 V: 20 µV; 5 V: 5 µV), corrente (10 A: 20 µA; 1 A: 2 µA; 100 mA: 200 nA; 10 mA: 20 nA)
• Precisão de leitura: exemplos por gama (tensão <0,02% + offset; corrente <0,05% + offset)
• Ecrã: TFT 5" WVGA touch; bornes traseiros 4 linhas por canal
• Interfaces remotas: USB, LAN (opcional WLAN, GPIB)
• Dimensões (L×A×P): 222 × 97 × 436 mm; Peso: ≈7,2–7,4 kg
