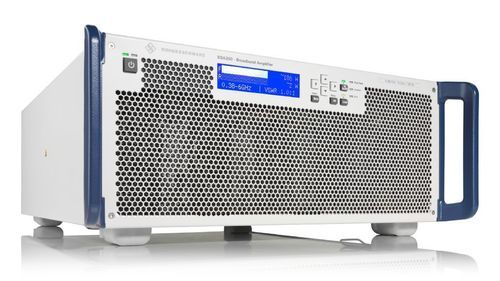

Amplificador de sinal R&S®BBA300

de potênciaRFmicro-ondas

Overview
R&S®BBA300 é uma família de amplificadores de estado sólido de banda ultra larga concebida para ambientes de teste RF críticos (EMC, coexistência OTA, validação de produto, testes de componentes RF). Os modelos cobrem faixas contínuas de 380 MHz até 18 GHz e potências P1dB escaláveis até 1000 W conforme a configuração. A plataforma é modular e configurável como sistemas mono, dual ou multibanda.

Factos principais

• Varreduras RF contínuas em faixas ultra‑largas até 18 GHz
• Potência de saída RF (P1dB) até 1000 W (dependendo do modelo)
• Suporta modulações amplitude, frequência, fase, pulso e OFDM complexo
• Alta tolerância a desadaptações (funcionamento até VSWR 6:1)
• Configurações flexíveis e escaláveis com extensão de frequência e potência

Funcionalidades e benefícios
Excelente desempenho RF
Amplificação de banda larga de 380 MHz a 18 GHz com opções de potência até 1000 W. Abrange bandas EMC e padrões sem fio comuns (GSM, LTE, 5G, WLAN, Bluetooth®, Zigbee). Suporta sinais CW estreitos e OFDM de banda larga. Densidade de ruído típica até −110 dBm/Hz e níveis harmónicos em torno de −25 dBc para reduzir fuga para canais adjacentes e manter boas características de transferência.

Amplificador afinável
A opção de software R&S®BBA300-PK1 permite afinar o ponto de operação entre classe A e AB para otimizar linearidade, reprodução de pulsos ou potência máxima de saída e aumentar a tolerância a desadaptações.

Alta disponibilidade
O projeto RF e os conceitos de proteção garantem operação contínua fiável mesmo com cargas desadaptadas (tolerância até VSWR 6:1). O ajuste periódico da corrente de polarização compensa o envelhecimento para aumentar a vida útil e reduzir o tempo de inatividade.

Flexível, configurável
Design modular compacto com unidades plug‑in 19" para integração em racks. Faixa de frequência e potência podem ser configuradas e expandidas; opções de comutação permitem combinar amplificadores e agrupar bandas em sistemas multibanda.

Controlo inteligente
Plataforma de software moderna com GUI baseada em funções. Interface Ethernet standard com controlo remoto SCPI; SNMP opcional. Chaves de opção para extensão de frequência, modo de alta potência, ajuste do ponto de operação e outras funções licenciadas.

Modelos disponíveis (seleção)
R&S®BBA300-CDE15 | 380 MHz - 6 GHz | 15 W
R&S®BBA300-CDE25 | 380 MHz - 6 GHz | 25 W
R&S®BBA300-CDE50 | 380 MHz - 6 GHz | 50 W
R&S®BBA300-CDE90 | 380 MHz - 6 GHz | 90 W
R&S®BBA300-CDE180 | 380 MHz - 6 GHz | 180 W
R&S®BBA300-CDE300 | 380 MHz - 6 GHz | 300 W
R&S®BBA300-DE15 | 1 GHz - 6 GHz | 15 W
R&S®BBA300-DE25 | 1 GHz - 6 GHz | 25 W
R&S®BBA300-DE50 | 1 GHz - 6 GHz | 50 W
R&S®BBA300-DE90 | 1 GHz - 6 GHz | 90 W
R&S®BBA300-DE180 | 1 GHz - 6 GHz | 180 W
R&S®BBA300-DE300 | 1 GHz - 6 GHz | 300 W
R&S®BBA300-DE500 | 1 GHz - 6 GHz | 500 W
R&S®BBA300-DE1000 | 1 GHz - 6 GHz | 1000 W
R&S®BBA300-F30 | 6 GHz - 13 GHz | 30 W
R&S®BBA300-F50 | 6 GHz - 13 GHz | 50 W
R&S®BBA300-F90 | 6 GHz - 13 GHz | 90 W
R&S®BBA300-F180 | 6 GHz - 13 GHz | 180 W
R&S®BBA300-F300 | 6 GHz - 13 GHz | 300 W
R&S®BBA300-FG30 | 6 GHz - 18 GHz | 30 W
R&S®BBA300-FG50 | 6 GHz - 18 GHz | 50 W
R&S®BBA300-FG90 | 6 GHz - 18 GHz | 90 W
R&S®BBA300-FG180 | 6 GHz - 18 GHz | 180 W
R&S®BBA300-FG300 | 6 GHz - 18 GHz | 300 W

Aplicações

• Testes EMC e ensaios regulamentares
• Testes de coexistência OTA e ensaios em câmara
• Validação de produto e integração em linhas de produção
• Testes de componentes RF, I&D e laboratórios de teste

Especificações técnicas

• Faixa de frequência: 380 MHz a 18 GHz (dependente do modelo)
• Potência de saída RF (P1dB): dependente do modelo, até 1000 W
• Densidade de potência de ruído: até −110 dBm/Hz (tip.)
• Harmónicos: tip. ≈ −25 dBc
• Modos de modulação suportados: amplitude, frequency, phase, pulse, OFDM complexo
• Tolerância a desadaptação: operação a potência total até VSWR 6:1
• Interfaces de controlo: Ethernet (SCPI); SNMP opcional; GUI baseada em funções
• Modularidade: design 19" plug‑in compacto; sistemas mono/dual/multibanda escaláveis
• Proteção: conceitos de proteção inteligentes, ajuste periódico do bias para compensar envelhecimento
• Opções software: afinação/regulação do ponto de operação (R&S®BBA300-PK1) e outras funções licenciadas
