Módulo de controle analógico RAG0015

de saída

Produto

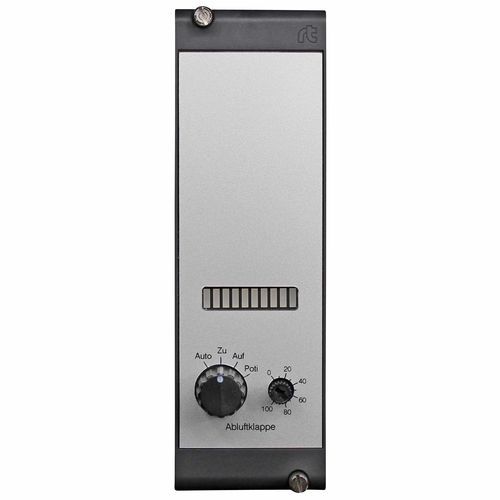

• RAG0015 - Módulo analógico 1x 0-10 V - interruptor, potenciômetro, indicador em barras
• Fabricante: romutec Steuer- und Regelsysteme GmbH
• Número do produto: 00001107
• Peso: 0,12 kg

Dados técnicos
Alimentação: 24V AC/DC, ±10%
Consumo: máx. 80 mA
Entradas: 0-10 V a partir do DDC
Resistor de entrada: 100 kOhm
Saídas: 0-10 V para módulo de campo
Carga máx.: 10 mA
Resistor de saída: 100 Ohm
1x 10 V constante máx. 10 mA
Interruptores: Capacidade de comutação: 20 VA / 20 W
Tensão de comutação máx.: 50 V AC / DC
Corrente de comutação: 200 mA
Corrente em repouso: máx. 1 A
Vida útil: mín. 50.000 ciclos de comutação
Condições ambientais: Temperatura de operação 0 … 50 °C
Temperatura de transporte e armazenamento: -20 … +70 °C
Umidade relativa: 5 … 95%, sem condensação
Classe de proteção: IP40, com tampa com janela até IP54
Dimensões: unidades 19" largura 8 TE (40,5 mm), altura 3 HE (129 mm)
Profundidade de instalação: <80 mm
Terminais: terminal de parafuso destacável 2,5 mm²
Montagem: Em bastidor de 19 polegadas
CE / EMC (testes selecionados): EN 61000-4-2 / IEC 801-2 ESD descarga por contacto 8 kV / descarga no ar 8 kV
EN 61000-4-5 / IEC 801-5 Teste de surtos: tensão de alimentação AC 4 kV, 0,5 kV DC; linhas de sinal 2 kV
EN 61000-4-4 / IEC 801-4 Teste de rajada: entradas-saídas ±2 kV; tensão de alimentação AC/DC ±2 kV

Especificações

• Modelo: RAG0015
• Alimentação: 24V AC/DC ±10%
• Consumo máx.: 80 mA
• Entrada analógica: 0-10 V (resistor de entrada 100 kΩ)
• Saída analógica: 0-10 V (resistor de saída 100 Ω, carga máx. 10 mA)
• Comutação: capacidade 20 VA / 20 W, máx. 50 V AC/DC, corrente de comutação 200 mA
• Corrente em repouso: máx. 1 A
• Vida útil do interruptor: ≥50.000 ciclos
• Temp. de operação: 0 … 50 °C; armazenamento: -20 … +70 °C; umidade: 5–95% sem condensação
• Proteção: IP40 (com tampa/janela até IP54)
• Dimensões: 8 TE (40,5 mm) largura, 3 HE (129 mm) altura, profundidade de instalação <80 mm
• Terminais: terminal de parafuso destacável 2,5 mm²; montagem em bastidor 19"
• Normas EMC aplicáveis: EN 61000-4-2, EN 61000-4-5, EN 61000-4-4 (detalhes acima)
• Peso: 0,12 kg
