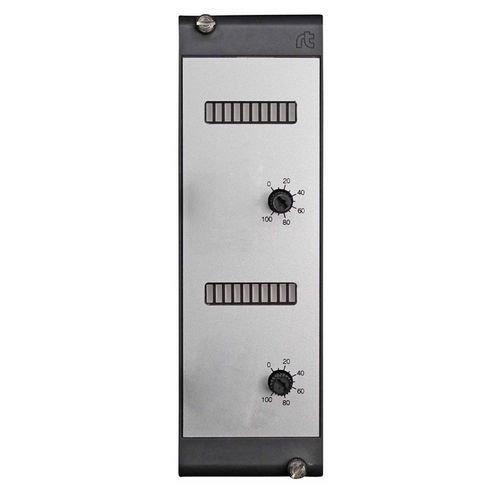

Módulo de controle analógico RAG1717

de saídacom 2 saídas

Visão geral do produto

O RAG1717 é um módulo de consigna analógica que fornece duas saídas independentes de 0–10 V para controlo de atuadores. Cada saída é ajustável de forma contínua através de um potenciômetro frontal e o nível de saída é indicado num indicador de barras. O borne 43 fornece 10 V DC como referência (por exemplo, para circuitos de proteção contra gelo). Cada saída pode alimentar cargas até 10 mA.

Variantes

• RAG0017 - 1 saída analógica
• RAG1717 - 2 saídas analógicas

Especificações técnicas

• Modelo: RAG1717
• SKU: 00001117
• Manufacturer: romutec Steuer- und Regelsysteme GmbH
• Sinal de saída: 0–10 V (ajuste contínuo via potenciômetro)
• Display: indicador de barras multifragmento que mostra a tensão de saída
• Alimentação adicional: 10 V DC no borne 43 (ex. para proteção contra gelo)
• Carga máxima por saída: até 10 mA
• Peso: 0.16 kg
• Data de lançamento: 2026-04-28

Aplicações

• Controlo de atuadores e válvulas em automação predial e industrial
• Geração de consigna para controladores PID e quadros de controlo
• Integração em circuitos HVAC e de proteção contra gelo

Instalação e integração

O módulo foi concebido para integração direta em sistemas de controlo. Ligue as saídas às entradas analógicas de controladores ou atuadores e utilize o borne 43 como referência de 10 V quando necessário. Respeite a carga máxima de 10 mA por canal na seleção dos dispositivos conectados.
