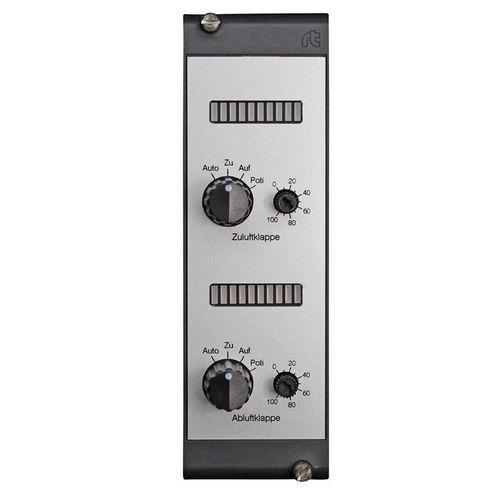

Módulo de controle analógico RAG1515-H0

de saídacom 2 saídas

Informações do produto
Módulo de comando manual analógico com função de emergência para 1 ou 2 saídas analógicas (0–10 V). Fornece anulação manual das saídas de controladores ou sistemas DDC. O selector rotativo ('Auto' / 'Fechar' / 'Abrir' / 'Pot') seleciona o modo: em 'Auto' o sinal é determinado pelo sistema de controlo; em 'Pot' o potenciômetro integrado ajusta continuamente a saída entre 0 e 10 V. O nível de saída é mostrado no indicador em barras. A borneta 43 fornece 10 V CC (ex.: para proteção contra gelo). Cada saída suporta até 10 mA. A posição 'Auto' de cada interruptor está disponível sem potencial numa borneta. Se for necessário feedback local (potenciômetro Fechar‑Abrir), indicar o sufixo -H0. Variantes: RAG0015 = 1 saída analógica, RAG1515 = 2 saídas analógicas.

Características

• Nível de comando manual com função de emergência para 1 ou 2 saídas analógicas (0–10 V)
• Selector rotativo com posições: Auto / Fechar / Abrir / Pot
• Em posição 'Pot': ajuste contínuo do sinal de saída 0–10 V via potenciômetro integrado
• Indicador em barras para visualização da tensão de saída
• Borneta 43 fornece 10 V CC (ex.: para proteção contra gelo)
• Saídas suportam até 10 mA cada
• Posição 'Auto' de cada interruptor disponível sem potencial na borneta
• Indicar sufixo -H0 quando for necessário feedback local (potenciômetro Fechar‑Abrir)
• Variantes: RAG0015 = 1 saída, RAG1515 = 2 saídas

Especificações técnicas

• Modelo / Denominação comercial: RAG1515-H0
• Fabricante / Marca: romutec Steuer- und Regelsysteme GmbH
• Número do produto / SKU: 00001735
• Sinal de saída: 0–10 V (analógico)
• Número de saídas: 2 (RAG1515); 1 (variante RAG0015)
• Capacidade de carga da saída: até 10 mA por saída
• Potenziômetro: integrado, ajuste contínuo 0–10 V
• Indicador em barras: presente, indica a tensão de saída
• Borneta auxiliar 43: 10 V CC disponível
• Posição 'Auto': sem potencial na borneta
• Sufixo de tipo para feedback local: -H0
• Peso (meta): 0.141 kg
• Data de lançamento (meta): 2026-04-28
