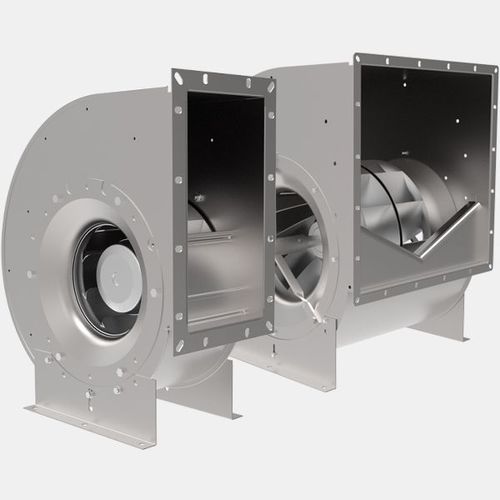

Ventilador centrífugo E/DHA

com motor elétricoem açoIP44

Propriedades - caudais até 28.000 m³/h - tamanho: 225 - 560 mm (diâmetro do impulsor) - motor assíncrono de rotor externo - impulsores curvados para trás - os pés podem ser deslocados em 90° - classe de proteção IP54 - classe de proteção térmica F - cabo de ligação lateral - proteção do motor por contactos térmicos - velocidade variável através de autotransformadores Invólucro As caixas são fabricadas em chapa de aço galvanizado. As partes laterais e a placa de guia em forma de espiral são ligadas por rebites. Nos painéis laterais, existem orifícios para a fixação dos pés, que podem ser implementados a 90°. até ao tamanho 400 caixa em forma de espiral a partir do tamanho 450 caixa em forma retangular modelo - EHA modelo de entrada única (E) modelo - DHA modelo de entrada dupla (D) Impulsores Os impulsores de alumínio curvados para trás são montados diretamente nos rotores dos motores de rotor externo e são equilibrados dinamicamente em dois níveis com o rotor, de acordo com o nível de qualidade G 2,5 / G 6,3, segundo a norma DIN ISO 21940-11. Ligação eléctrica Os motores estão equipados com um cabo de saída. A ligação eléctrica é feita através de uma caixa de terminais IP44 que é fornecida solta.
