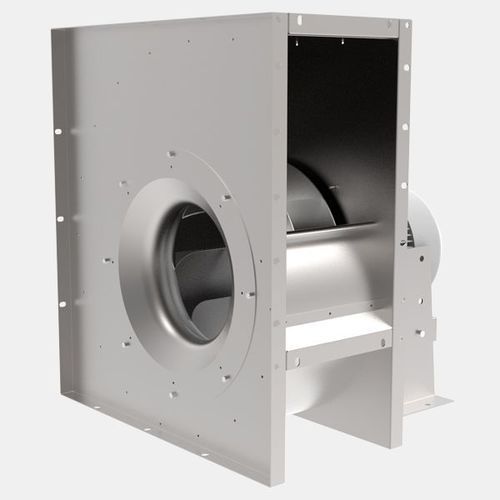

Ventilador de piso EHN

centrífugode resfriamentoem alumínio

Propriedades - caudais até 21.000 m³/h - tamanho: 200 - 630 mm (diâmetro do impulsor) - caixa em chapa de aço galvanizado - posição da caixa: LG ou RD - Motor standard IEC, IP55, classe térmica F - impulsores curvados para trás - caixa de terminais diretamente no motor, IP55 - proteção do motor através de termistores PTC Caixa A caixa é fabricada em chapa de aço galvanizado. As partes laterais e a placa espiral são ligadas entre si por rebites. A partir do tamanho 200, os motores são montados diretamente por flange. A partir do tamanho 225, os motores são montados numa consola. A pedido, está disponível um revestimento de plástico. Hélices As turbinas dos tipos EHN ... são produzidas com lâminas curvadas para trás, inteiramente em alumínio. Os cones de entrada em chapa de aço galvanizado são aparafusados na caixa. Os impulsores, juntamente com o cubo do impulsor, são equilibrados dinamicamente em dois níveis com o rotor, de acordo com o nível de qualidade G 2,5 / G 6,3, segundo a norma DIN ISO 21940-11. Ligação eléctrica A ligação eléctrica é feita através da caixa de terminais no motor com classe de proteção IP55.
