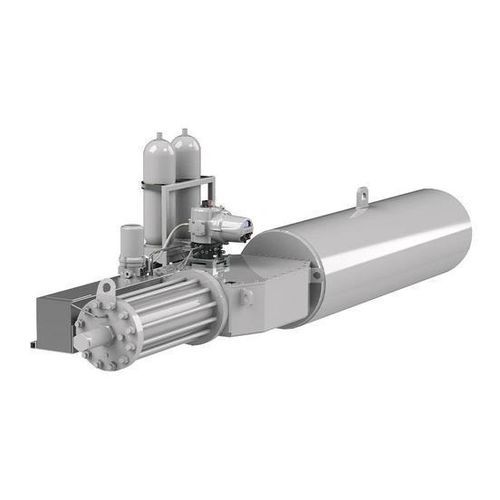

Atuador de válvula eletro-hidráulico SI4

de fração de voltamonofásicotrifásico

Visão geral do produto
Os atuadores part-turn SI4 oferecem flexibilidade para serem personalizados para aplicações até 200.000 Nm (147.500 lbf.ft). A gama Skilmatic SI são atuadores eletro-hidráulicos autónomos que combinam a simplicidade de operação elétrica com a precisão do controlo hidráulico e a fiabilidade do retorno por mola como proteção em caso de falha.

Características

• Torque SI4 até 200.000 Nm (147.500 lbf.ft)
• Alimentação elétrica: monofásica, trifásica ou 24 VDC
• Fail-safe: fechar, abrir ou travar na última posição
• Configuração com retorno por mola
• Velocidades de operação ajustáveis com função stepping e válvulas de controlo de fluxo internas opcionais
• Acumuladores opcionais para múltiplos cursos de reserva em falta de energia e para aumentar a velocidade de curso hidráulico em atuadores com retorno por mola
• Partial Stroke Testing (PST) configurável
• Entrada ESD/PSD simples ou dupla com opções de solenóide
• Opção de controlo de posicionamento 4-20 mA entrada/saída, resolução <0,25%
• Opções de rede: Pakscan™, Profibus®, Modbus®, HART® e Foundation Fieldbus®
• Registo de dados, grava até 3.000 eventos
• Saídas de estado e alarme configuráveis
• Estanquidade: módulo de controlo IP66/68; conjunto completo IP66/67
• À prova de explosão Exdb IIB & IIC T4 – ATEX, IEC e CSA
• Certificado para IEC 61508-2:2010 para SIS com Systematic Capability SC-3
• Certificação TÜV Functional Safety SIL conforme IEC 61508-2:2010
• Adequado para uso em sistemas SIL 2 e SIL 3

Especificações técnicas

• Torque máximo: até 200.000 Nm (147.500 lbf.ft)
• Opções de alimentação: monofásica, trifásica ou 24 VDC
• Modos fail-safe: retorno por mola para fechar, abrir ou travar na última posição
• Controlo: precisão hidráulica com operação elétrica; opção de posicionamento 4-20 mA (<0,25% resolução)
• Velocidade: velocidades de operação ajustáveis com função stepping e controlo de fluxo interno opcional
• Backup: acumuladores opcionais para múltiplos cursos de reserva em falta de energia
• PST: configurável
• Entradas de segurança: ESD/PSD simples ou dupla com opções de solenóide
• Redes: Pakscan™, Profibus®, Modbus®, HART®, Foundation Fieldbus®
• Registo de dados: armazena até 3.000 eventos
• Proteção ambiental: módulo de controlo IP66/68; conjunto completo IP66/67
• Aprovações para áreas perigosas: Exdb IIB & IIC T4 (ATEX/IEC/CSA) e outros certificados regionais
• Segurança funcional: certificado para IEC 61508-2:2010 (Systematic Capability SC-3); certificação TÜV SIL; adequado para aplicações SIL 2 e SIL 3
