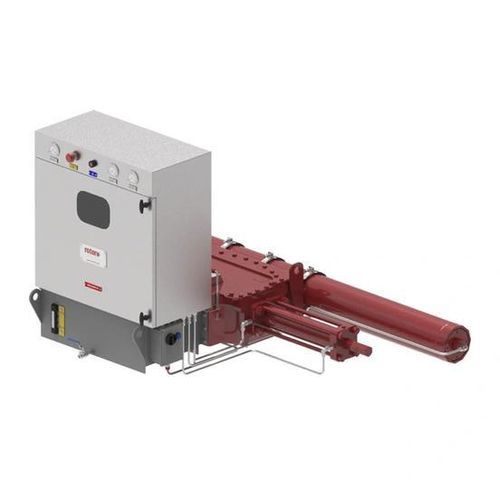

Atuador de válvula hidráulico M-EH

eletromecânicoeletro-hidráulicomecânico

Visão geral
As soluções eletro-hidráulicas modulares M-EH fornecem automação de válvulas para operação on/off com módulos mecânicos e de controlo configuráveis, adequadas a infraestruturas de baixa potência.

Básico (on/off)

• Projetado para aplicações on/off simples sem teste de curso parcial (PST) ou diagnósticos avançados; sistema autónomo baseado em relés com baixo consumo e tratamento do sinal de entrada pelo utilizador final.
• Controlo remoto via sinal cabeado (lógica eletromecânica)
• Indicação local por manómetros e indicadores de posição: posição da válvula, pressão do atuador e do acumulador, nível de óleo, temperatura
• Caudal mínimo 30 l/min (ajustável), extensível conforme pedido do cliente
• Acumulador opcional para backup de pressão
• Adequado para infraestruturas de baixa potência (incluindo solar) para operação e standby

Avançado (on/off)

• Controlador inteligente PLC/EHPC210: programável para lógica personalizada
• Controlo local, configuração não intrusiva e fácil resolução de problemas através de HMI digital intuitiva
• Suporte opcional a protocolos de rede: Modbus RTU, Modbus TCP/IP, PROFIBUS, PROFINET
• Indicação local via HMI: posição, pressão do atuador e do acumulador, nível de óleo, temperatura
• Arquitetura mecânica modular e flexibilidade funcional do controlador — do básico on/off a votação múltipla (1oo1, 1oo2, 2oo2) para ESD com classificação SIL
• Teste de curso parcial (PST), teste de curso completo, teste de solenóide, monitorização do acumulador e deteção de rotura de linha para diagnósticos detalhados através de protocolos de rede modernos
• Nível de integridade de segurança até SIL 3
• Armário trancável opcional para impedir operação não autorizada

Características / especificações técnicas

• Série: M-EH modular electro-hydraulic
• Caudal mínimo: 30 l/min (ajustável)
• Acumulador opcional para backup de pressão
• Controlador: PLC/EHPC210 (programável)
• Protocolos de rede suportados (opcional): Modbus RTU, Modbus TCP/IP, PROFIBUS, PROFINET
• Indicação local via HMI ou manómetros: posição, pressão do atuador e do acumulador, nível de óleo, temperatura
• Arquitetura mecânica modular; suporta configurações de votação múltipla (1oo1, 1oo2, 2oo2) para ESD com classificação SIL
• Testes suportados: teste de curso parcial (PST), teste de curso completo, teste de solenóide, monitorização do acumulador, deteção de rotura de linha
• Nível de integridade de segurança: até SIL 3
• Adequado para infraestruturas de baixa potência (incluindo solar) para operação e standby
• Armário trancável opcional para impedir operação não autorizada
