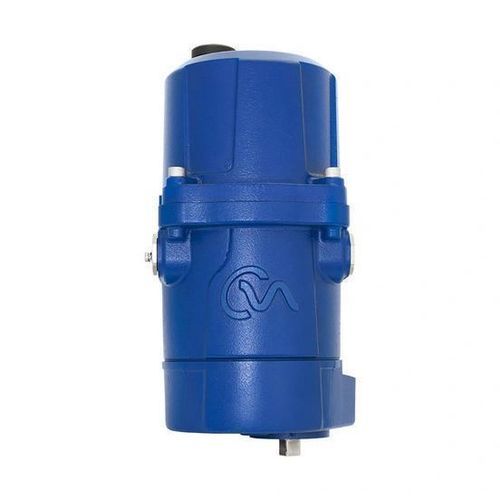

Atuador de válvula motorizado CMQ

manualde 1/4 de voltade fração de volta

Descrição
Os atuadores modulantes CMQ com saída part-turn fornecem uma solução totalmente elétrica para aplicações em válvulas de controle e bombas. Oferecem controlo de posição preciso e repetível e modulação contínua com precisão até 0,1%. As unidades são certificadas como à prova de explosão segundo normas internacionais e podem ser fornecidas com comandos locais integrados opcionais e Reserve Power Pack para função de manutenção de posição em falha.

Características

• Acionamento com saída part-turn com torque de assentamento até 124 Nm (1.100 lbf.in)
• Opção de alto torque quarto-de-volta com CMR-250 e caixa de engrenagens GBX
• Controlo de posição preciso e repetível usando sinal 4–20 mA com até 0,1% de precisão
• Certificação à prova de explosão segundo normas internacionais
• Controlo de velocidade ajustável
• Acionamento manual de série
• Limitação eletrónica de torque
• Dois interruptores de posição ajustáveis padrão
• Adequado para montagem em qualquer orientação
• Transmissão lubrificada permanentemente, isenta de manutenção
• Ampla faixa de temperatura ambiente padrão −30 a 70 °C (−22 a 158 °F) com opção de baixa temperatura
• Motor DC sem escovas para modulação contínua fiável e precisa
• Tecnologia de encoder para feedback sem contacto
• Consumo em standby inferior a 1 W
• Adequado para fontes de alimentação monofásicas ou DC
• Ajustes selecionáveis em campo: zona morta; zero e faixa; tipo de sinal de comando; ação direta ou inversa; operação manual/auto; posição do eixo na perda de sinal
• Interface integrada para configuração rápida via LCD de seis segmentos e botões
• Controles locais integrados opcionais com display de posição LCD
• Reserve Power Pack opcional (supercapacitores) para função fail-to-position
• Compatível com uma ampla variedade de fieldbus, sistemas cabeados e analógicos
• Opções fieldbus: HART®, Foundation Fieldbus®, Profibus®, Pakscan™, RIRO, DeviceNet®, Modbus®

Opções e informações adicionais

• Controles locais integrados opcionais com display de posição LCD
• Reserve Power Pack opcional (supercapacitores) para manutenção da posição em falha
• Compatibilidade com múltiplos fieldbus e sistemas analógicos para integração

Especificações técnicas

• Tipo de saída: part-turn (quarto de volta)
• Torque máximo de assentamento: até 124 Nm (1.100 lbf.in)
• Precisão de controlo de posição: até 0,1%
• Sinal de controlo: entrada analógica 4–20 mA (entre os tipos suportados)
• Motor: motor DC sem escovas para modulação contínua
• Feedback: encoder (sem contacto)
• Potência em standby: < 1 W
• Alimentação: adequado para fontes monofásicas ou DC
• Faixa de temperatura ambiente: padrão −30 a 70 °C (−22 a 158 °F); opção baixa temperatura disponível
• Proteção/certificação: certificado à prova de explosão segundo normas internacionais
• Transmissão: lubrificada permanentemente, sem manutenção
• Acionamento manual: de série
• Controlo de velocidade: ajustável
• Proteção de torque: limitação eletrónica de torque
• Interruptores: dois interruptores de posição ajustáveis (padrão)
• Interface: display LCD de seis segmentos com botões para configuração
• Opções fieldbus: HART®, Foundation Fieldbus®, Profibus®, Pakscan™, RIRO, DeviceNet®, Modbus®
