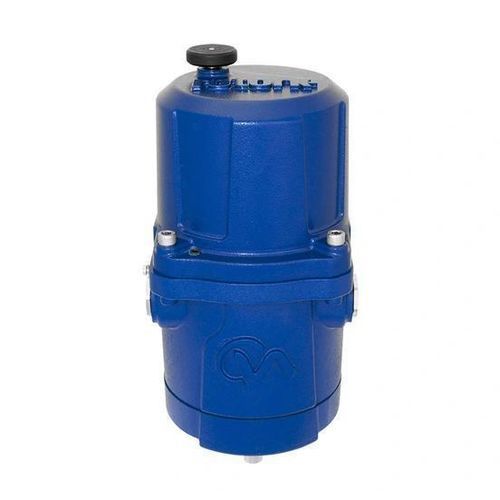

Atuador de válvula elétrico CMR

motorizadomanualmultivolta

Descrição
Os atuadores modulantes multivoltas CMR são uma solução totalmente elétrica para aplicações em válvulas de controle e bombas. Oferecem controlo exato da posição e modulação contínua com feedback de posição preciso e repetível (até 0,1% de precisão). Certificados à prova de explosão segundo normas internacionais e disponíveis com comandos locais integrais opcionais e um Reserve Power Pack opcional.

Características

• Transmissão de saída multivoltas com binário nominal até 45 Nm (400 lbf.in)
• O atuador CMR-250 com caixa de engrenagens GBX é uma solução de curso parcial (com opção multivoltas) que oferece alta saída de binário e baixo consumo
• Controlo de posição preciso e repetível usando sinal 4–20 mA com até 0,1% de precisão
• À prova de explosão segundo normas internacionais
• Controlo de velocidade ajustável
• Sobreposição manual padrão
• Limitação eletrónica de binário
• Dois interruptores de posição ajustáveis padrão
• Adequado para montagem em qualquer orientação
• Transmissão permanentemente lubrificada, sem manutenção
• Ampla faixa de temperatura ambiente padrão: -30 a 70 °C (-22 a 158 °F) com opção de baixa temperatura disponível
• Motor DC brushless que fornece capacidade de modulação contínua, fiável e precisa
• Tecnologia de encoder que fornece feedback sem contacto e fiável
• Potência em espera inferior a 1 watt
• Adequado para fontes de alimentação monofásicas ou DC
• Ajustes selecionáveis em campo para Deadband; zero e span; tipo de sinal de comando; atuação direta ou inversa; operação manual-auto; posição do eixo de saída em perda de sinal
• A interface integrada permite configuração rápida e simples através de ecrã LCD de seis segmentos e botões
• Controles locais integrais opcionais com ecrã LCD de posição
• Compatível com uma ampla variedade de sistemas de campo, cabeados e analógicos
• Opções fieldbus incluindo HART®, Foundation Fieldbus®, Profibus®, Pakscan™, RIRO, DeviceNet® e Modbus®

Especificações técnicas

• Binário nominal: até 45 Nm (400 lbf.in)
• Exemplo de modelo: CMR-250 (opcionalmente equipado com caixa de engrenagens GBX para operação parcial ou multivoltas)
• Precisão de controlo de posição: até 0,1%
• Entrada de controlo: controlo analógico 4–20 mA (mais opções fieldbus)
• Tipo de motor: motor DC brushless
• Feedback: tecnologia de encoder sem contacto
• Limitação de binário: limitação eletrónica incluída
• Interruptores de posição: dois interruptores ajustáveis padrão
• Sobreposição manual: padrão
• Potência em espera: < 1 watt
• Alimentação: adequado para fornecimentos monofásicos AC ou DC
• Faixa de temperatura ambiente: -30 a 70 °C (opção de baixa temperatura disponível)
• Montagem: adequado para qualquer orientação
• Transmissão: permanentemente lubrificada, sem manutenção
• Interface local: ecrã LCD de seis segmentos com botões (configuração rápida)
• Acessórios opcionais: controles locais integrais com ecrã LCD; Reserve Power Pack (supercaps)
• Compatibilidade fieldbus: HART®, Foundation Fieldbus®, Profibus®, Pakscan™, RIRO, DeviceNet®, Modbus®
• Aplicação adequada: válvulas de controlo e bombas que requerem modulação precisa e contínua
