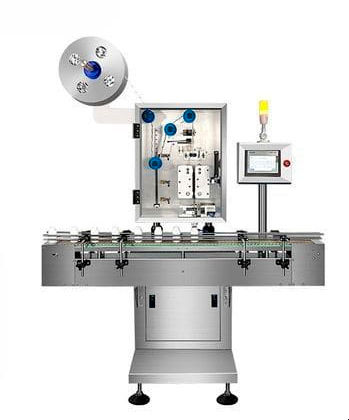

Insersora de encartes RD-SR-120

Visão geral
Máquina projetada para inserir sachês de dessecante em embalagens farmacêuticas e outras, com o objetivo de controlar a humidade e preservar a integridade do produto. Opera com dessecante fornecido em rolo contínuo, corta sachês individuais, deteta a posição, transporta e insere nos frascos, caixas ou outros recipientes por meio de guias ou calhas.

Princípio de funcionamento

• Alimentação em rolo contínuo do dessecante
• Sensores óticos ou mecânicos detetam a posição para corte e inserção precisos
• Mecanismo de corte (cortador rotativo ou lâmina) separa os sachês
• Sachês separados são transportados por correias ou guias até o ponto de inserção
• Calhas ou funis orientam os sachês para dentro dos recipientes

Como funciona
A máquina corta a bobina de dessecante em sachês individuais e coloca-os com precisão em frascos ou caixas na linha de produção. A sincronização com a linha de embalamento assegura a inserção no momento correto.

Principais características e controlo
Controlo PLC com HMI para ajuste de parâmetros, monitorização e diagnóstico. Sensores verificam a inserção; sachês em falta ou mal inseridos geram alarmes e rejeição opcional. Proteções físicas e paragem de emergência protegem os operadores. Definições ajustáveis para tamanho do sachê e velocidade da linha.

Ficha técnica
Capacidade de produção: 20–120 frascos/min
Dessecante aplicável: 10–30 mm (larg.) × 20–50 mm (comp.)
Tamanho de frasco aceite: 15–500 ml
Potência total: 0,5 kW
Alimentação: AC220V 1P 50/60Hz (personalizável)
Prazo típico: 7 dias
Controlo: PLC com HMI
Controlo de qualidade: sensores de inserção e rejeição em caso de falha
Segurança: proteções físicas e paragem de emergência

Principais peças (exemplos)

• Correia de aperto
• Sensor fotoelétrico Panasonic
• Ecrã táctil Siemens (HMI)
• Conjunto de corte e guias de alimentação
