Cabo elétrico de conexão

de dadosBNCpara altas temperaturas

Aplicação / descrição

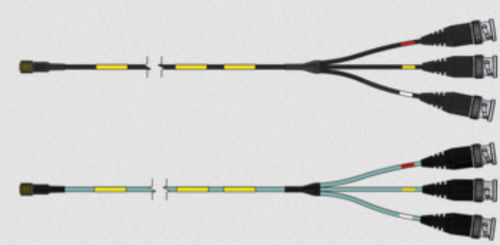

Cabo de ligação para acelerómetros triaxiais com saída de tensão (IEPE).

Vantagens do produto

• Resistente a altas temperaturas até +250°C (TPFK)
• Capa mecanicamente robusta (PUR)
• Extremamente flexível (silicone)

Informações adicionais
Identificação individual por manga termorretrátil, ex.: número interno ou código de barras.

Conectores
Lado 1: conector fêmea ¼-28 UNF, 4 pinos (observação: indicar tipo de sensor)
Lado 2: 3 × conectores BNC macho

Dados do cabo (TPFK)
Construção: 4 × AWG 34
Isolamento: TPFK
Capa: TPFK
Cor da capa: azul
Diâmetro exterior: aprox. 2,1 mm
Tensão de serviço: máx. 150 V
Faixa de temperatura: -55°C / +250°C

Dados do cabo (PUR)
Construção: 4 × AWG 34
Isolamento: TPFK
Capa: PUR
Cor da capa: preto
Diâmetro exterior: aprox. 2,5 mm
Tensão de serviço: máx. 150 V
Faixa de temperatura: -40°C / +90°C (até +125°C por 2500 h)

Dados do cabo (Silicone)
Construção: 4 × AWG 30
Isolamento: TPFK
Capa: Besilen (silicone)
Cor da capa: turquesa
Diâmetro exterior: aprox. 2,7 mm
Tensão de serviço: máx. 150 V

Exemplos de configuração
S3031-1030-00600 | Capa: TPFK | Comprimento: 6000 mm
S3032-1030-00600 | Capa: PUR | Comprimento: 6000 mm
S3033-1030-00600 | Capa: Silicone | Comprimento: 6000 mm

Downloads
Folha de dados do cabo de ligação (folha de produto, PDF disponível).

Especificações técnicas

• Tipo de produto: cabo de ligação para acelerómetros triaxiais (IEPE)
• Conectores: fêmea 1/4-28 UNF (4 pinos) e 3 × conectores BNC macho
• Construção do condutor: variantes com 4 × AWG 34 ou 4 × AWG 30
• Material de isolamento: TPFK
• Materiais da capa: TPFK, PUR, Besilen (silicone)
• Cores da capa: azul (TPFK), preto (PUR), turquesa (Silicone)
• Diâmetro exterior: aprox. 2,1 mm (TPFK), aprox. 2,5 mm (PUR), aprox. 2,7 mm (Silicone)
• Tensão de serviço: máx. 150 V
• Faixas de temperatura: TPFK: -55°C a +250°C; PUR: -40°C a +90°C (até +125°C por 2500 h); Silicone: alta flexibilidade (dados de temperatura conforme execução, ver TPFK/PUR)
• Comprimentos disponíveis nos exemplos: 6000 mm
• Exemplos de referências: S3031-1030-00600 (TPFK), S3032-1030-00600 (PUR), S3033-1030-00600 (Silicone)
• Folha de dados: folha de produto (PDF)
