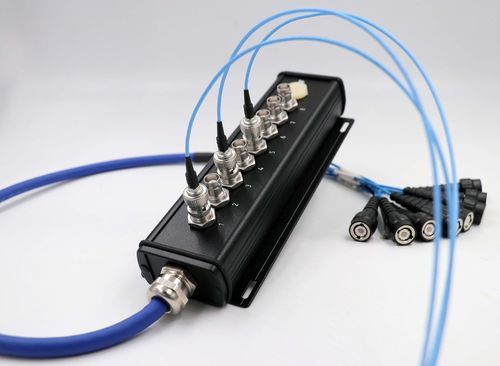

Caixa de passagem elétrica de parede

blindadapara caboscoaxial

Aplicação
Esta caixa de derivação foi concebida para medições NVH de baixo ruído e para a ligação fiável de microfones e sensores uniaxiais IEPE a sistemas de medição. O cabo multicondutor coaxial integrado de 8 vias possui condutores coaxiais individualmente blindados e uma blindagem geral para melhorar o desempenho EMC e a estabilidade mecânica, sendo adequado para ensaios em viaturas, bancos de ensaio e armários de controlo. Conectores e comprimentos de cabo personalizados disponíveis mediante solicitação.

Principais características

• transmissão de sinal de baixo ruído para medições NVH
• condutores coaxiais blindados individualmente com blindagem global para alto desempenho EMC
• construção flexível e de fácil encaminhamento com jaqueta PUR resistente a óleos e químicos
• caixa em alumínio robusta com IP65 / NEMA 3 (apenas caixa)
• personalizável: conectores e comprimentos de cabo disponíveis

Informações adicionais
Também disponível na variante de 4 vias e com design de plugues personalizado.

Conector
lado 1: 8 x tomadas BNC de montagem em equipamento (com tampas contra poeira) + tomada de segurança (ligação de ecrã), amarelo
lado 2: 8 x conectores BNC macho isolados

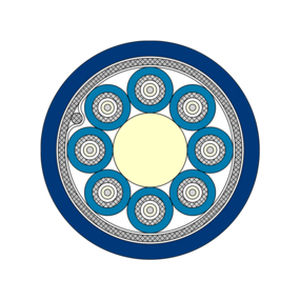

Dados do cabo
construção: 8 x (1 x Ø 0,20 mm)C — coaxial de baixo ruído 50 Ω
isolamento: TPFP
camada interior: PUR
camada exterior: PUR, cor: azul escuro
diâmetro exterior: aprox. 9,0 mm
tensão de serviço: máx. 350 V
intervalo de temperatura: -40°C a +90°C (pico +125°C por 2500 h)

Dados da caixa
carcaça: alumínio, pintado a pó preto
vedante: TPE, preto
grau de proteção (aplica-se apenas à carcaça, não às tomadas de montagem): IP65 / NEMA 3
peso (sem conectores e cabo): aprox. 285 g
dimensões (L x A x P): aprox. 200 x 57 x 32 mm; com suporte de parede: aprox. 200 x 76 x 34,8 mm

Exemplo de configuração
n.º do item S3075-3031-00500 — material da jaqueta: PUR — comprimento L: 5000 mm

Transferências
Folha de dados disponível para a caixa de derivação (PDF do produto).

Especificações técnicas

• Tipo de produto: caixa de derivação com cabo multicondutor coaxial 8 vias de baixo ruído
• Utilização prevista: medições NVH; ligações de microfones e sensores uniaxiais IEPE
• Conectores lado 1: 8 x tomadas BNC de montagem em equipamento (com tampas) + tomada de segurança (ligação de ecrã)
• Conectores lado 2: 8 x conectores BNC macho isolados
• Construção do cabo: 8 x (1 x Ø 0,20 mm)C, coaxial 50 Ω de baixo ruído
• Isolamento: TPFP
• Camada interior: PUR
• Camada exterior: PUR, cor: azul escuro
• Diâmetro exterior: aprox. 9,0 mm
• Tensão de serviço: máx. 350 V
• Intervalo de temperatura: -40°C a +90°C (pico +125°C por 2500 h)
• Carcaça: alumínio, pintado a pó preto
• Vedante: TPE, preto
• Grau de proteção (apenas carcaça): IP65 / NEMA 3
• Peso (sem conectores e cabo): aprox. 285 g
• Dimensões (L x A x P): aprox. 200 x 57 x 32 mm (com suporte de parede: aprox. 200 x 76 x 34,8 mm)
• Exemplo de configuração: S3075-3031-00500, jaqueta PUR, comprimento 5000 mm
• Personalização: conectores e comprimentos de cabo disponíveis mediante solicitação
