Cabo de dados

BNCrobustoem cobre

Aplicação / Descrição
O cabo multinúcleo triaxial IEPE de 8 canais fornece uma conexão estruturada e compacta para medições NVH e de vibração multicanal com acelerômetros triaxiais. Vários caminhos de sinal são agrupados num único multicore e cada canal de medição é distribuído por três conectores BNC, permitindo o encaminhamento claro dos sinais triax para a instrumentação. Podem ser ligados até oito sensores triaxiais de forma eficiente. O design do condutor IEPE triax, combinado com bainha interior e exterior em PUR, garante estabilidade mecânica e flexibilidade na instalação. O blindagem multicamadas apoia a qualidade de sinal mesmo em ambientes exigentes. Aplicações típicas incluem bancadas de teste, ensaios em veículos e laboratórios com alta densidade de canais. Configurações de conector personalizadas, por exemplo tomadas de sensor ¼-28 UNF, permitem integração precisa em sistemas de medição existentes.

Vantagens do produto

• mecanicamente robusto
• flexível para instalação
• redução da complexidade de cabeamento em montagens multicanal
• ligação agrupada de até 8 sinais de sensores triaxiais
• configurações de conectores personalizadas possíveis

Conectores
Lado 1 - tomada ¼-28 UNF, 4 polos
Lado 2 - 8 × (3× BNC macho)

Dados do cabo

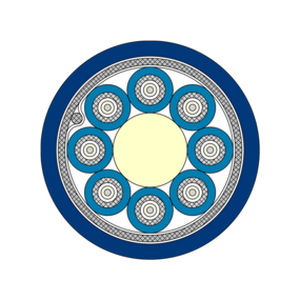

Construção - 8 × (4 × AWG 34)C – IEPE Triax
Isolamento - TPFK
Bainha interior - PUR
Bainha exterior - PUR
Cor da bainha - azul escuro
Diâmetro exterior - aprox. 11,7 mm
Tensão de serviço - máx. 150 V
Faixa de temperatura - -40°C a +90°C (curto prazo +125°C, 2500 h)

Exemplo de configuração
N.º art. S3055-1030-00500 | Material da bainha: PUR | Comprimento "L": 5000 mm

Downloads

• Ficha técnica do cabo multinúcleo triaxial IEPE 8 canais (PDF)

Características / Especificações técnicas

• Denominação do produto: cabo multinúcleo triaxial IEPE 8 canais
• Nº máx. de sensores triaxiais: 8
• Conectores: ¼-28 UNF (tomada) num lado; 8 × (3× BNC macho) no outro lado
• Construção do cabo: 8 × (4 × AWG 34)C – IEPE Triax
• Isolamento: TPFK
• Bainha interior e exterior: PUR
• Cor da bainha: azul escuro
• Diâmetro exterior: aprox. 11,7 mm
• Tensão de serviço: máx. 150 V
• Faixa de temperatura: -40°C a +90°C (curto prazo +125°C, 2500 h)
• Blindagem: blindagem multicamadas para melhor qualidade de sinal
• Propriedades mecânicas: robusto e flexível para instalação
