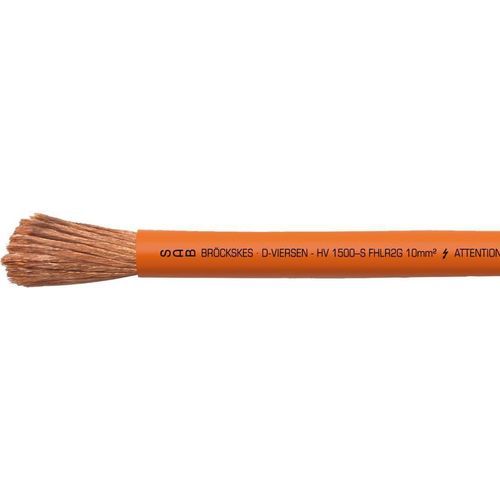

Cabo de alimentação HV 1500 - S

em cobrepara a indústria automotivapara veículo elétrico

Aplicação
Cabo de alta tensão com isolamento em silicone, projetado especificamente para veículos elétricos e híbridos. Utilizado em trem de transmissão, baterias, inversores e eletrónica de potência.

Principais características

• muito flexível
• resistência mecânica extremamente elevada
• alta proteção contra influências ambientais
• sem halogénios
• intervalo de funcionamento de -40 °C a +180 °C
• sem PFAS

Informação adicional
Certificações — construção, materiais e ensaios com referência às normas:

• DIN EN 13602
• ISO 19642
• DIN EN 50525
• DIN EN 50363
• DIN EN 60811

Construção
Condutor: fios de cobre nus, fios extra finos, CU ETP-1 de acordo com EN 13602, diâmetro máximo do fio 0,21 mm
Isolamento: borracha de silicone
Cor da bainha: laranja (RAL 2003)

Dados técnicos
Tipo: FHLR2G
Dimensões segundo norma: ISO 19642-5
Tensão de serviço: 1000 V AC / 1500 V DC
Tensão de ensaio: ensaio de faísca 8000 V
Raio de curvatura mín.: instalação fixa: 2 × d; aplicação flexível: 4 × d
Intervalo de temperatura: -40 / +180 °C
Sem halogénios: de acordo com IEC 60754-1 + VDE 0482-754-1
Comportamento em caso de incêndio: de acordo com ISO 19642
Teste de clima variável: de acordo com ISO 19642
Resistência ao ozono: de acordo com ISO 19642
Resistência a meios: de acordo com ISO 19642
Flexibilidade: muito boa
Ausência de substâncias nocivas: conforme diretiva RoHS da União Europeia

HV 1500 - SCP (dimensões de acordo com ISO 19642)
n.º do artigo; Secção nominal; Ø exterior; Peso do cobre; Peso do cabo ≈; Resistência óhmica a 20 °C máx.
L39151327; 10,00 mm²; 6,0 -0,7 mm; 96,0 kg/km; 106 kg/km; 1,91 Ω/km
L39151337; 16,00 mm²; 7,2 -0,8 mm; 153,6 kg/km; 163 kg/km; 1,21 Ω/km
L39151347; 25,00 mm²; 8,7 -0,8 mm; 240,0 kg/km; 244 kg/km; 0,78 Ω/km
L39151357; 35,00 mm²; 10,4 -1,0 mm; 336,0 kg/km; 349 kg/km; 0,554 Ω/km
L39151367; 50,00 mm²; 12,2 -1,2 mm; 480,0 kg/km; 497 kg/km; 0,386 Ω/km
L39151377; 70,00 mm²; 14,4 -1,4 mm; 672,0 kg/km; 719 kg/km; 0,227 Ω/km
L39151387; 95,00 mm²; 16,7 -1,4 mm; 912,0 kg/km; 1935 kg/km; 0,206 Ω/km

Características / especificações técnicas

• Tipo: FHLR2G
• Modelo: HV 1500 - S
• Material do isolamento: borracha de silicone
• Cor da bainha: laranja (RAL 2003)
• Tensão de serviço: 1000 V AC / 1500 V DC
• Tensão de ensaio: ensaio de faísca 8000 V
• Intervalo de temperatura: -40 °C a +180 °C
• Raio de curvatura mín.: fixo 2×d; flexível 4×d
• Sem halogénios (IEC 60754-1)
• Sem PFAS
• Ausência de substâncias nocivas: conforme RoHS
