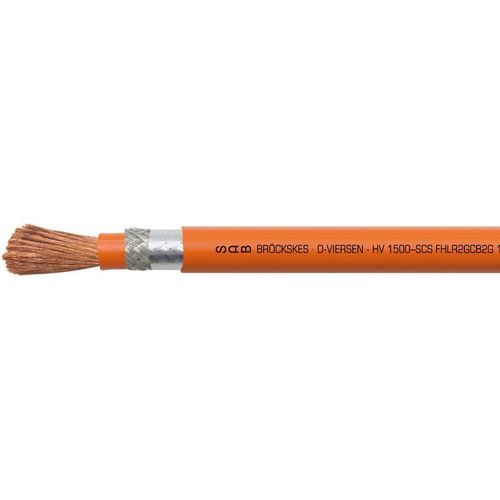

Cabo de alimentação HV 1500 - SCS

com tela em cobreresistente às intempériesem cobre

Exemplo de marcação
SAB BRÖCKSKES · D-VIERSEN · HV 1500–SCS FHLR2GCB2G 10mm² ATTENTION HIGH VOLTAGE MAX 1000 V AC / 1500 V DC

Aplicação
Cabo de alta tensão com isolamento em silicone, especificamente projetado para veículos elétricos e híbridos. Utilizado no trem de transmissão, baterias, inversores e eletrónica de potência.

Principais características

• muito flexível
• boas características EMC
• resistente às intempéries
• isento de halogénios
• faixa de funcionamento de -40°C a +180°C
• isento de PFAS

Informações adicionais - Certificações
Construção, materiais e ensaios com referência a:

• DIN EN 13602
• ISO 19642
• DIN EN 50525
• DIN EN 50363
• DIN EN 60811

Em casos individuais, a aplicação específica deve ser acordada com S Bröckskes. A pedido também disponível em versão não blindada: HV 1500 – S FHLR2G

Construção
Condutor: fios de cobre nu, fios extra finos, CU ETP-1 conforme EN 13602, Ø máximo de fio individual 0,21 mm
Isolamento: borracha de silicone
Blindagem: trança de cobre estanhado; cobertura óptica ≥ 85%; folha aluminizada com o lado metálico voltado para dentro
Material da bainha: borracha de silicone
Cor da bainha: laranja (RAL 2003)

Dados técnicos
Tipo: FHLR2GCB2G
Base padrão dimensões: ISO 19642-5
Tensão de serviço: 1000 V AC / 1500 V DC
Tensão de ensaio: ensaio de faísca 8000 V; condutor/blindagem 10000 V
Raio mínimo de curvatura: instalação fixa: 3 x d; aplicação flexível: 5 x d
Faixa de temperatura: -40/+180 °C
Isento de halogénios: conforme IEC 60754-1 + VDE 0482-754-1
Comportamento ao fogo: conforme ISO 19642
Ensaio de variação climática: conforme ISO 19642
Resistência ao ozono: conforme ISO 19642
Resistência a meios: conforme ISO 19642
Flexibilidade: muito boa
Ausência de substâncias nocivas: conforme diretiva RoHS da União Europeia

HV 1500 - SCS (Dimensões segundo ISO 19642)
art. nº: L39151227; Secção nominal: 10,00 mm²; Ø aprox. condutor: 6,0 -0,7 mm; Ø exterior: 8,1 -0,6 mm; Massa de cobre: 134,7 kg/km; Peso do cabo ≈: 153 kg/km; Resistência óhmica a 20°C máx.: 1,91 Ω/km
art. nº: L39151237; Secção nominal: 16,00 mm²; Ø aprox. condutor: 7,2 -0,8 mm; Ø exterior: 9,6 -0,6 mm; Massa de cobre: 200,8 kg/km; Peso do cabo ≈: 224 kg/km; Resistência óhmica máx.: 1,21 Ω/km
art. nº: L39151247; Secção nominal: 25,00 mm²; Ø aprox. condutor: 8,7 -0,8 mm; Ø exterior: 11,3 -0,6 mm; Massa de cobre: 311,1 kg/km; Peso do cabo ≈: 327 kg/km; Resistência óhmica máx.: 0,78 Ω/km
art. nº: L39151257; Secção nominal: 35,00 mm²; Ø aprox. condutor: 10,4 -1,0 mm; Ø exterior: 13,2 -0,6 mm; Massa de cobre: 420,6 kg/km; Peso do cabo ≈: 451 kg/km; Resistência óhmica máx.: 0,554 Ω/km
art. nº: L39151267; Secção nominal: 50,00 mm²; Ø aprox. condutor: 12,2 -1,2 mm; Ø exterior: 15,2 -0,6 mm; Massa de cobre: 581,8 kg/km; Peso do cabo ≈: 635 kg/km; Resistência óhmica máx.: 0,386 Ω/km
art. nº: L39151277; Secção nominal: 70,00 mm²; Ø aprox. condutor: 14,4 -1,4 mm; Ø exterior: 17,4 -0,8 mm; Massa de cobre: 794,6 kg/km; Peso do cabo ≈: 847 kg/km; Resistência óhmica máx.: 0,227 Ω/km
art. nº: L39151287; Secção nominal: 95,00 mm²; Ø aprox. condutor: 16,7 -1,4 mm; Ø exterior: 19,9 -0,8 mm; Massa de cobre: 1095,9 kg/km; Peso do cabo ≈: 1137 kg/km; Resistência óhmica máx.: 0,206 Ω/km

Características / especificações técnicas

• Tipo de produto: FHLR2GCB2G
• Designação comercial: HV 1500 - SCS
• Condutor: cobre nu em fios, fios extra finos, CU ETP-1 (Ø fio máx. 0,21 mm)
• Isolamento / Bainha: borracha de silicone
• Blindagem: trança de cobre estanhado + folha aluminizada (lado metálico para dentro), cobertura óptica ≥ 85%
• Cor da bainha: laranja (RAL 2003)
• Tensão de serviço: 1000 V AC / 1500 V DC
• Tensões de ensaio: ensaio de faísca 8000 V; condutor/ blindagem 10000 V
• Faixa de temperatura: -40 °C a +180 °C
• Raio mínimo de curvatura: instalação fixa 3 x d; aplicação flexível 5 x d
• Normas / fogo / envelhecimento: ISO 19642, DIN EN 13602, DIN EN 50525, DIN EN 50363, DIN EN 60811
• Isento de halogénios e conforme RoHS; ausência de substâncias nocivas declarada
• Sem PFAS
• Disponível em várias secções nominais (10 mm² a 95 mm²) com dimensões e dados elétricos detalhados
