Máquina de ensaio de tração PFMC

automáticainteligentepara películas e produtos finos

Resumo
A máquina PFMC realiza ensaios destrutivos automáticos de força de tração e inspeção do corte em bandas de segurança. Reduz o tempo necessário para os testes de tração e pode fornecer retroalimentação automática ao processo de corte para manter a qualidade de corte constante, independentemente da variação do operador. A unidade pode operar de forma autónoma ou ser integrada inline numa linha de produção.

Propósito

• Medir as forças de ruptura dos pontes e das abas da banda de segurança
• Inspecionar a banda de segurança e a qualidade do corte antes do ensaio destrutivo

Medição da força de ruptura

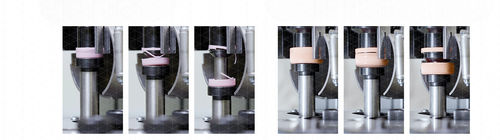

A PFMC efectua verificações destrutivas por ensaio de tração em amostras de tampas retiradas do transportador de saída da máquina de corte. O ensaio de tração regista as forças de ruptura das pontes e das abas que mantêm as tampas tethered fixas no gargalo da garrafa. A máquina regista os valores medidos, fornece estatísticas por amostra e por fuso, e gera gráficos força vs. tempo para análise de tendências. Os dados podem ser exportados via Ethernet ou USB para análise adicional.

Inspeção do corte (CVS-CUT)
A PFMC pode ser fornecida com o sistema de inspeção integrado CVS-CUT. O CVS-CUT inspeciona a banda de segurança antes do ensaio destrutivo através de uma câmara linear de alta resolução (resolução < 0,01 mm), capturando o perfil da tampa e a geometria do corte para uma inspeção de alta precisão.

Vantagens para o cliente

• Aplicável a tampas com banda de segurança tradicional e tampas tethered
• Troca rápida de formato para testar tampas de diferentes diâmetros
• Os ensaios de tração permitem a deteção indireta do desgaste da lâmina de corte, parâmetros de corte inadequados ou material de tampa incorreto
• Fornece retroalimentação (por ex. temperatura da lâmina) para controlo do processo
• Estatísticas correlacionadas por fuso da máquina de corte
• Inspeção de alta precisão da qualidade da banda (pontos negros, faltas), qualidade do corte (rectidão, espessura) e qualidade das pontes (tamanho, consistência, número)

Modos de operação
A PFMC pode operar como unidade autónoma ou ser integrada em linha na produção. A análise das curvas força vs. tempo permite avaliar o alongamento das pontes e realizar ensaios comparativos entre materiais.

Características / especificações técnicas

• Modelo: PFMC
• Tipo de ensaio: ensaios destrutivos de tração em amostras selecionadas
• Parâmetros medidos: força de ruptura das pontes; força de ruptura das abas/ergots
• Amostragem: amostras retiradas do transportador de saída da máquina de corte
• Gestão de dados: registo de valores, estatísticas por amostra e por fuso, gráficos força vs. tempo; exportação via Ethernet e USB
• Inspeção opcional: CVS-CUT com câmara linear de alta resolução (resolução < 0,01 mm)
• Compatibilidade: tampas tradicionais com banda de segurança e tampas tethered
• Troca rápida de formato para diferentes diâmetros
• Permite a deteção indirecta de desgaste da lâmina e de materiais inapropriados
• Fornece retroalimentação para ajustar a temperatura da lâmina e compensar o desgaste da ferramenta
• Operação: autónoma ou integração inline em linhas de produção
