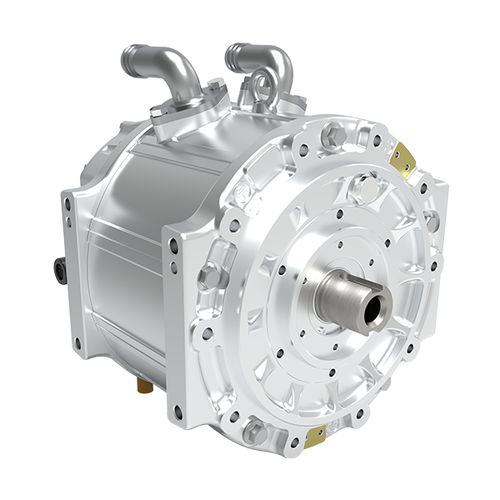

Motor trifásico 220 series

CAsíncronode ímãs permanentes

O avançado Motor Síncrono de Ímanes Permanentes (PMSM) da Santroll apresenta um estator construído com enrolamentos em gancho de fio plano, proporcionando um desempenho, fiabilidade e eficiência excepcionais para aplicações exigentes. Ao contrário dos motores tradicionais que utilizam enrolamentos de fio redondo, o PMSM da Santroll adopta um estator de enrolamento em gancho utilizando fio de cobre retangular (plano). Os condutores são pré-formados em "hairpins" em forma de U, inseridos nas ranhuras do estator e soldados a laser numa estrutura de enrolamento rígida e de alta densidade. Esta conceção oferece uma série de vantagens significativas: Elevado fator de preenchimento das ranhuras: Os enrolamentos em gancho permitem mais cobre por ranhura, possibilitando maior binário e densidade de potência num espaço compacto. Desempenho térmico melhorado: A geometria do fio plano melhora a dissipação de calor, suportando um funcionamento sustentado de alta corrente sem sobreaquecimento. Menor resistência e perda de potência: A redução das perdas I²R traduz-se numa maior eficiência do sistema, especialmente em condições de carga intensiva. Estabilidade mecânica superior: A estrutura rígida do enrolamento minimiza a vibração e a deformação, aumentando a durabilidade e o tempo de vida útil. As linhas de produção automatizadas de alto nível da Santroll são fundamentais para a fiabilidade e escalabilidade dos seus produtos de motor. Ao integrar o manuseamento robótico preciso, a inserção automatizada de bobinas e a soldadura a laser, a Santroll garante Geometria consistente da bobina Caraterísticas eléctricas uniformes Redução do erro humano e da taxa de defeitos Principais áreas de aplicação: SUVs puramente eléctricos, MPVs, veículos logísticos eléctricos, autocarros eléctricos, barcos eléctricos, etc. Pode ser integrado com o redutor para formar uma unidade de acionamento.
