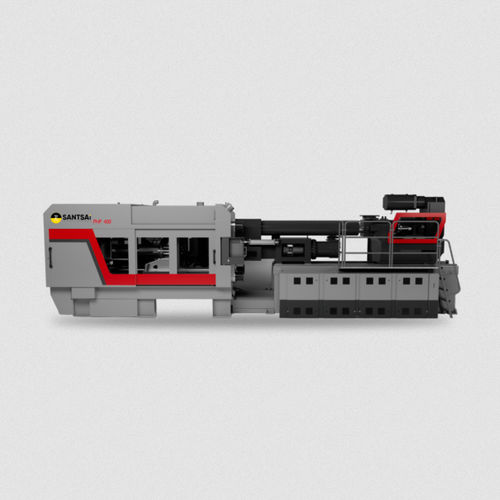

Máquina injetora horizontal ProPET 400

servo-hidráulicaservoelétricapara PET

Visão geral
O SANTSAI ProPET 400 é um sistema de moldagem por injeção de pré-formas PET por pressão direta projetado para produção em grande volume de pré-formas PET. Destina-se a moldes de 96 e 128 cavidades e integra fechamento central por pressão direta, injeção em duas etapas, plastificação servo-elétrica, resfriamento externo multiestação de pré-formas e monitoramento de processo SPC embutido para proporcionar produção de pré-formas PET estável, repetível e eficiente.

Principais capacidades

• Fechamento central por pressão direta com movimento do molde em guia linear para força de fechamento uniforme e ação rápida e suave do molde
• Injeção em duas etapas: plastificação contínua independente mais injeção por êmbolo independente para preparação estável do material fundido e enchimento repetível
• Resfriamento externo de pré-formas (3 ou 4 estações) com robô de placa de resfriamento de três eixos para reduzir o tempo de resfriamento no molde e encurtar o ciclo
• Manuseio de pré-formas em alta velocidade com retirada até 5.000 mm/s
• Acionamento servo-hidráulico de alta eficiência com válvula proporcional servo de alta resposta para movimento suave e controle preciso de pressão/posição
• Monitoramento de processo SPC embutido para análise de produção, controle do processo e rastreabilidade de qualidade
• Projetado para moldes multicavidades (96 / 128) para suportar altos rendimentos teóricos

Unidade de fechamento por pressão direta — Características principais

• Fechamento central por pressão direta
• Movimento do molde em guia linear
• Velocidade de movimento do molde até 1.000 mm/s
• Repetibilidade da força de fechamento de 0,5 %
• Suporte por cilindro de alta pressão independente
• Abertura/fechamento elétrico do molde opcional
• Proteção do molde por baixa pressão
• Dispositivo opcional de tração de barras para altura de instalação limitada

Unidade de injeção em duas etapas — Características principais

• Plastificação contínua independente
• Injeção por êmbolo independente
• Repetibilidade de injeção de 0,1 %
• Plastificação servo-elétrica
• Aquecimento do cilindro energeticamente eficiente
• Parafuso H414 com cromagem dura
• Redução de pontos negros e limpeza de material facilitada

Resfriamento externo de pré-formas — Características principais

• Opções de resfriamento externo com três ou quatro estações
• Robô de placa de resfriamento de três eixos
• Velocidade de retirada das pré-formas até 5.000 mm/s
• Tempo de resfriamento no molde reduzido
• Coordenação automática com o ciclo de moldagem

Potência servo-hidráulica e controle inteligente — Características principais

• Acionamento servo-hidráulico de alta eficiência
• Válvula proporcional servo de alta resposta
• Repetibilidade de posicionamento de 0,2 mm
• Operação de baixo ruído
• Monitoramento de processo SPC embutido para controle de processo, análise de produção e rastreabilidade

Solução completa para produção de pré-formas PET

• Sistema de injeção ProPET 400
• Moldes multicavidades para pré-formas PET (96 / 128 cavidades)
• Secador desumidificador
• Sistema de alimentação e transporte de material
• Chiller industrial
• Sistema de resfriamento do molde
• Robô de resfriamento externo de pré-formas
• Sistema de ar comprimido
• Monitoramento de produção SPC
• Inspeção de pré-formas e manuseio a jusante

Especificações técnicas (selecionadas)
Especificação — Unidade — ProPET 400
Diâmetro do parafuso — mm — 120
Peso teórico do disparo — g — 4.630
Força de fechamento — t — 420
Curso de fechamento — mm — 700
Espessura do molde — mm — 500–850
Espaçamento das barras (H × V) — mm — 930 × 1.020
Máximo de cavidades do molde — pcs — 96 / 128
Potência do motor — kW — 258.9
Potência instalada total — kW — 403.6
Dimensões da máquina (L × W × H) — mm — 9.300 × 4.850 × 2.900

Produção de referência e consumo de energia (referência = pré-forma PCO 1881 23 g, 96 cavidades)
Item de desempenho — Valor
Peso da pré-forma — 23 g
Número de cavidades — 96
Tempo de ciclo — 9,5 ±0,5 s
Produção teórica — 36.379 pcs/h
Vazão PET — 836,7 kg/h
Capacidade diária teórica — 20 t/dia
Consumo específico de energia — 435,7 kWh/t ±5 %

Observações
Todos os valores de produção e consumo de energia são referências; o desempenho real depende do projeto da pré-forma, da resina (ou da percentagem de rPET), do molde, do sistema de refrigeração, dos equipamentos auxiliares, da eficiência operacional e das condições de processo.
