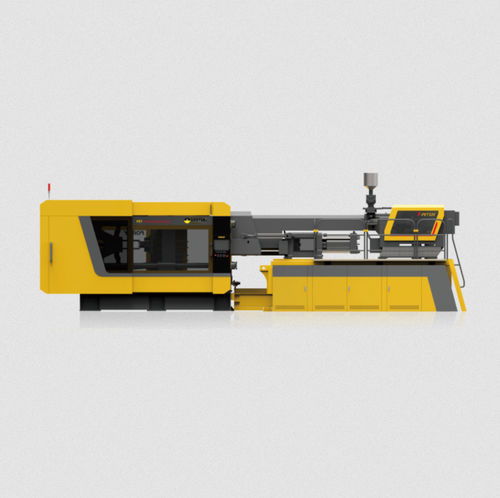

Máquina injetora horizontal F-PET Series

servo-hidráulicaservoelétricapara PET

Visão geral
A série SANTSAI F-PET é uma solução de moldagem por injeção de pré-formas PET de alta velocidade, disponível nos modelos F-PET220 (220 t) e F-PET320 (320 t) para produção de 48 e 72 cavidades. Integra injeção em duas etapas, arrefecimento externo em três estações, plastificação servo-elétrica e controlo inteligente do processo para ciclos curtos e preparação de fusão estável.

Produção rápida de pré-formas PET
Projetada para produção de alto rendimento de pré-formas PET, a série F-PET reduz o tempo de ciclo mantendo preparação consistente do material e qualidade repetível das peças. O F-PET220 é adequado para moldes de 48 cavidades; o F-PET320 destina-se a linhas de maior produção com 72 cavidades.

Injeção em duas etapas para processamento estável
O sistema de injeção em duas etapas separa a plastificação contínua da fase de injeção para garantir qualidade de fusão estável e enchimento consistente das cavidades.

• Sistema de injeção PET em duas etapas
• Unidades independentes de plastificação e injeção
• Preparação de fusão estável e enchimento repetível
• Ajuste automático da altura do molde
• Movimentos da máquina rápidos e coordenados

Arrefecimento externo de pré-formas em três estações
Um robot de arrefecimento externo de três estações realiza parte do arrefecimento fora do molde, reduzindo o tempo de arrefecimento em molde e permitindo ciclos de produção mais curtos.

• Arrefecimento externo de pré-formas em três estações
• Retirada e transferência automática das pré-formas
• Redução do tempo de arrefecimento em molde
• Manuseio estável das pré-formas
• Operação coordenada com o ciclo de injeção

Operação estável e amiga do molde
A combinação de hidráulica servo-bomba, proteção do molde em baixa pressão e uma estrutura de suporte da platina otimizada reduz tensões mecânicas e deteta resistências anormais durante o fecho do molde para proteger moldes e peças.

Redução do custo operacional
A unidade de plastificação PET otimizada combina plastificação servo-elétrica com aquecimento do cilindro energeticamente eficiente para reduzir o consumo em vazio, mantendo preparação de material consistente.

• Plastificação servo-elétrica
• Aquecimento do cilindro eficiente em energia
• Sistema hidráulico servo-bomba
• Redução do consumo de energia em vazio
• Operação contínua estável

Controlo inteligente do processo
A plataforma de controlo suporta monitorização de produção, gestão SPC e diagnóstico de falhas para produção rastreável e controlável.

• Monitorização dos parâmetros de processo
• Funções SPC integradas
• Registo e rastreabilidade de dados de produção
• Diagnóstico de falhas e alertas
• Operação de máquina orientada ao utilizador

Escolha do modelo
Escolha F-PET220 para aplicações de 48 cavidades e F-PET320 para linhas de 72 cavidades de maior rendimento. A escolha final depende do peso da pré-forma, acabamento do gargalo, configuração do molde, capacidade de arrefecimento e tempo de ciclo alvo.

Especificações técnicas

• Diâmetro do parafuso: F-PET220 = 100 mm; F-PET320 = 110 mm
• Peso teórico de injeção: F-PET220 = 2.925 g; F-PET320 = 3.860 g
• Força de travamento: F-PET220 = 220 t; F-PET320 = 320 t
• Curso de travamento: F-PET220 = 590 mm; F-PET320 = 700 mm
• Espessura do molde (min–máx): F-PET220 = 450–750 mm; F-PET320 = 450–900 mm
• Espaçamento entre barras (H × V): F-PET220 = 620 × 720 mm; F-PET320 = 830 × 830 mm
• Número máximo de cavidades: F-PET220 = 48 pcs; F-PET320 = 72 pcs
• Potência do motor: F-PET220 = 161 kW; F-PET320 = 171,5 kW
• Potência instalada total: F-PET220 = 261,7 kW; F-PET320 = 293,6 kW
• Dimensões da máquina (C × L × A): F-PET220 = 9.150 × 4.340 × 2.480 mm; F-PET320 = 10.500 × 4.500 × 2.720 mm

Desempenho de produção de referência
Condição de teste: pré-forma PET PCO 1881 de 23 g.

• Cavidades: F-PET220 = 48; F-PET320 = 72
• Tempo de ciclo de referência: 10,5 ±0,5 s (ambos os modelos)
• Produção teórica: F-PET220 = 16.457 pcs/h; F-PET320 = 24.685 pcs/h
• Caudal PET: F-PET220 = 378,5 kg/h; F-PET320 = 567,7 kg/h
• Capacidade teórica: F-PET220 = 9,08 t/dia; F-PET320 = 13,6 t/dia

Solução completa de produção de pré-formas PET

• Sistema de injeção F-PET
• Moldes multi-cavidade para pré-formas PET
• Robot de arrefecimento externo em três estações
• Secador desumidificador
• Sistema de transporte de material
• Arrefecedor industrial
• Sistema de arrefecimento do molde
• Sistema de ar comprimido
• Equipamentos de monitorização de processo

Resumo das especificações chave

• Exemplo de tempo de ciclo de referência (pré-forma 23 g): ~10,5 s
• Produções teóricas: F-PET220 = 16.457 pcs/h; F-PET320 = 24.685 pcs/h
• Características: injeção em duas etapas, arrefecimento externo em três estações, plastificação servo-elétrica, hidráulica servo-bomba, proteção de molde em baixa pressão, SPC integrado
