Câmara climática

de temperaturapara variação rápida de temperaturapara placas eletrônicas

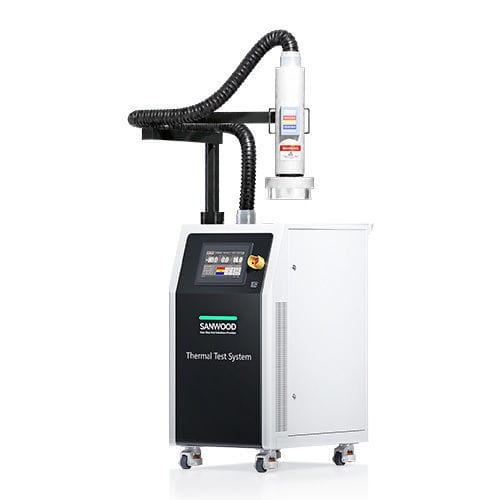

Sistema de Controlo de Temperatura SANWOOD para Testes de Semicondutores e Componentes Eletrónicos Visão Geral do Produto O Sistema de Controlo de Temperatura SANWOOD SMS-810-10S fornece ar quente e frio localizado para a caracterização de semicondutores, avaliação de componentes e análise de falhas dependentes da temperatura. Os engenheiros podem investigar alterações de desempenho enquanto as amostras permanecem ligadas a instrumentos de medição elétricos ou óticos. Condicionamento térmico localizado Aplique um fluxo de ar com temperatura controlada a um componente ou área da placa selecionados para examinar margens operacionais, comparar medições e reproduzir falhas intermitentes. Controlo da temperatura do ar e feedback da amostra Selecione o Modo Ar ou o Modo DUT de acordo com a referência de temperatura necessária. Termopares externos do tipo T e do tipo K fornecem feedback a partir de uma localização definida na amostra. Posicionamento e integração em laboratório O ajuste vertical motorizado e o acionamento pneumático da cabeça térmica facilitam o posicionamento do suporte. As interfaces LAN e CAN permitem a monitorização a partir de um computador anfitrião. Arrefecimento sem criogénicos líquidos externos O funcionamento não requer qualquer fornecimento externo de azoto líquido ou dióxido de carbono líquido. Principais especificações técnicas Modelo: SMS-810-10S Intervalo de temperatura: −80 °C a +225 °C Transição típica da temperatura do ar, aquecimento: Aproximadamente 10 segundos de −55 °C a +125 °C Transição típica da temperatura do ar, arrefecimento: Aproximadamente 10 segundos de +125 °C a −55 °C Caudal de ar do sistema: 4–18 scfm, equivalente a 1,89–8,50 L/s Modos de controlo de temperatura: Modo de ar e Modo DUT Entradas de temperatura externas: Termopares do tipo T e do tipo K Posicionamento da cabeça térmica: Elevação vertical motorizada e acionamento pneumático Interfaces de comunicação: LAN e CAN para monitorização pelo PC anfitrião Fonte de alimentação: 220–230 VCA, 50/60 Hz Aplicações típicas de teste As aplicações incluem a caracterização de circuitos integrados digitais e analógicos, avaliação de RF e de sinal misto, ensaios de transceptores óticos, ensaios de semicondutores de potência, avaliação de sensores e análise de falhas ao nível dos componentes. Normas internacionais de ensaio relevantes Para projetos de qualificação, consulte o método de ensaio especificado ao selecionar o equipamento, o dispositivo de fixação e a configuração de monitorização da temperatura. JEDEC JESD22-A104 — Ciclos de temperatura Avaliação da fiabilidade dos semicondutores através da exposição repetida a condições específicas de temperatura elevada e baixa. MIL-STD-883-1, Método 1010 — Ciclos de temperatura Avaliação da resistência dos microcircuitos a temperaturas extremas e aos efeitos da exposição alternada. IEC 60068-2-1:2025 — Frio Ensaios a baixas temperaturas de componentes e equipamentos em condições especificadas de funcionamento, transporte ou armazenamento. IEC 60068-2-2:2025 — Calor seco Ensaios a alta temperatura de componentes e equipamentos, incluindo amostras energizadas e não energizadas. IEC 60068-2-14:2023 — Variação de temperatura Avaliação da resposta da amostra a variações especificadas da temperatura ambiente. Revisão do Método de Ensaio e da Configuração Estas referências orientam a revisão da aplicação; a adequação deve ser confirmada para a condição de ensaio selecionada e a disposição do equipamento. Avalie a cobertura da exposição, as tolerâncias de temperatura das amostras, os requisitos de transição, os períodos de permanência e o número de ciclos antes dos ensaios de qualificação. A especificação de aproximadamente 10 segundos descreve a transição da temperatura do ar fornecido. A estabilização real da amostra depende da massa térmica, da carga térmica de funcionamento, do fluxo de ar e das condições do dispositivo de fixação. Valide o perfil de temperatura medido da amostra sob carga representativa em relação aos requisitos de ensaio prescritos. Sobre a SANWOOD Fundada em 1995, a SANWOOD fabrica equipamento de ensaios ambientais e de fiabilidade para aplicações nos setores dos semicondutores, da eletrónica, automóvel e aeroespacial. As suas instalações de fabrico ultrapassam os 30 000 m², com produtos e serviços que abrangem mais de 100 países e regiões. O portfólio de produtos inclui sistemas de controlo de temperatura, câmaras HAST, câmaras HALT/HASS, câmaras de choque térmico e outros equipamentos de ensaio ambiental para o desenvolvimento de produtos e avaliação da fiabilidade. Solicitar uma Proposta Técnica Partilhe com a SANWOOD as dimensões da sua amostra, as temperaturas alvo, a carga térmica de funcionamento, a disposição dos suportes e os requisitos de comunicação. Inclua a norma de ensaio aplicável e as condições de ensaio, quando relevante. Uma fotografia da amostra ou um desenho dos suportes pode ajudar a esclarecer o posicionamento e o acesso para medição. Contacte a SANWOOD para obter apoio na seleção técnica e um orçamento baseado na aplicação.
