Sistema de escaneamento 3D NimbleTrack Gen2

para bordode mediçãopara inspeção

Visão geral

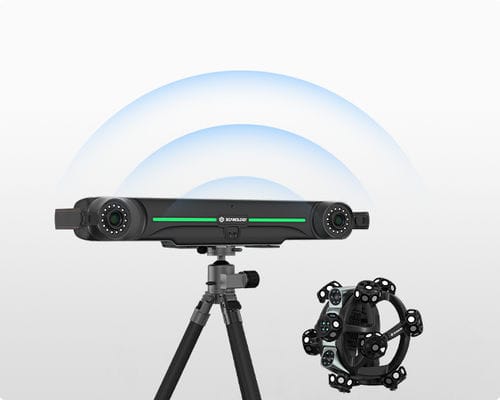

NimbleTrack Gen2 da Scanology é um sistema de digitalização 3D óptica sem fio que combina aquisição sem marcadores, precisão metrológica e portabilidade. Suporta digitalização 3D óptica de alta resolução e modo portátil de grande área via projeção a laser integrada para captura eficiente de peças de pequeno a extra-grande porte.

Destaques

• Projeto sem fio com baterias de alto desempenho e edge computing para transmissão de dados sem fio estável e de alta velocidade.
• Taxa de medição até 6.630.000 medições/s.
• Precisão do sistema até 0,025 mm; precisão do scanner isolado até 0,020 mm.
• Resolução até 0,020 mm; distância focal 300 mm; profundidade de campo 400 mm.
• Área de digitalização até 500 mm × 600 mm; taxa de frames 120 fps.

Modos de digitalização

• Digitalização ultra-rápida — 54 linhas laser azuis (modo de alta velocidade).
• Digitalização hiperfina — 17 linhas laser paralelas azuis para detalhes finos.
• Digitalização de furo profundo — 1 linha laser azul extra para características estreitas/profundas.
• Digitalização de grande área — 54 linhas para ampla cobertura.
• Fotogrametria — fotogrametria adaptativa para precisão de longo alcance e volumétrica.

Principais características

• Modos duplos: digitalização 3D óptica e digitalização portátil de grande área (o tracker pode funcionar como scanner portátil para estender a captura de nuvens de pontos).
• Rastreamento estendido: tracker com calibração edge e estrutura estável oferece distância de rastreamento estendida (até 4,2 m para NimbleTrack-E Gen2).
• Capacidade para peças grandes: adequado para componentes de pequeno a extra-grande com fluxos de trabalho eficientes e de alta precisão.
• Suporte de sondagem: adaptadores personalizados e i-Probe opcional permitem captura 6D e sondagem de áreas inacessíveis (opções de sonda com fio e sem fio).
• Módulo de inspeção opcional: medição em tons de cinza para inspeção precisa de feições fechadas (furos, ranhuras, bordas) fornecendo posições e diâmetros.

Aplicações

• Aeroespacial
• Molde e ferramentaria
• Automotivo
• Energia e indústria pesada
• Ferroviário e construção naval
• Inspeção industrial geral e engenharia reversa

Especificações técnicas

• Tipo: NimbleTrack-C Gen2 / NimbleTrack-E Gen2
• Modos: Ultra-fast (54 linhas azuis); Hyperfine (17 linhas); Deep hole (1 linha extra); Large area (54 linhas); Photogrammetry adaptativa
• Precisão (scanner isolado): até 0,020 mm
• Precisão (sistema): até 0,025 mm
• Distância de rastreamento por i-Tracker: 3500 mm (C); 4200 mm (E)
• Precisão volumétrica: 3,5 m — 0,060 mm (C) / 0,059 mm (E); 4,2 m — 0,072 mm (E)
• Com fotogrametria: 0,044 mm + 0,012 mm/m
• Digitalização apenas tracker: 0,072 mm + 0,012 mm/m
• Precisão posição de furo: 0,050 mm
• Classe laser: Classe II (seguro para os olhos)
• Resolução: até 0,020 mm
• Distância focal: 300 mm
• Profundidade de campo: 400 mm
• Área máxima: 500 mm × 600 mm
• Frame rate: 120 fps
• Taxa de medição: até 6.630.000 medições/s
• Dimensões i-Scanner: 252 mm × 195 mm × 260 mm
• Peso i-Scanner: 1,3 kg (líquido); 1,4 kg (com bateria e módulo wireless)
• Dimensões i-Tracker: 570 mm × 87 mm × 94 mm
• Peso i-Tracker: 2,2 kg (líquido); 2,6 kg (com bateria e módulo wireless)
• Tamanho mala de proteção: 1000 mm × 425 mm × 280 mm
• Formatos de saída: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk, etc.
• Temperatura de operação: -10°C a 40°C
• Humidade de operação (sem condensação): 10–90% RH
• Modos sem fio: i-Scanner, i-Tracker, i-Scanner + i-Tracker, i-Tracker + i-Probe, multi-tracker, Edge Inspection
• Standard sem fio: Wi‑Fi 6; 802.11a/b/g/n/ac
• Interfaces: USB3-B, Ethernet Gigabit
• Patentes: múltiplas patentes CN, US, KR e EP (informações do fabricante)
