Sistema de escaneamento 3D NimbleTrack-CR

para controle da qualidadepara impressão 3Dpara inspeção

Visão geral do produto

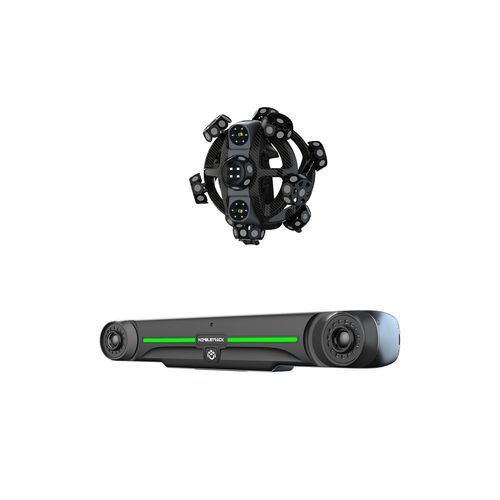

O NimbleTrack-CR é um sistema de digitalização 3D inteligente e sem fio projetado para captura de detalhes extremos. Baseado nos recursos avançados da série NimbleTrack — liberdade sem fio, design leve e portátil e alta precisão — esta solução de nova geração captura características finas e estruturas complexas para metrologia industrial, preservação do patrimônio, pesquisa e restauração.

Principais capacidades

• Captura de alto nível de detalhe com imagem óptica de última geração e algoritmos inteligentes, incluindo tecnologia avançada cruzada e processamento de imagem subpixel.
• Equipado com câmeras industriais de alto desempenho e algoritmos de software inteligentes para garantir digitalizações precisas e altamente detalhadas.
• Leve e portátil: diâmetro de 230 mm e peso líquido de aproximadamente 1,3 kg; projetado para caber em um único estojo para transporte e armazenamento.
• Edge computing e operação sem fio: módulo de computação embarcado, baterias integradas para scanner e tracker, design WNIC (sem fio) para fluxos de trabalho de digitalização sem cabos.
• Digitalização multi-modo: suporta digitalização ultra-rápida, hiper-fina e de furos profundos para se adaptar a diferentes necessidades.
• Compatibilidade com múltiplos materiais: digitaliza têxteis, cerâmica, bronze, chapa metálica e mais sem necessidade de revestimento, protegendo superfícies delicadas.
• Adaptável a diversos ambientes, incluindo interno e externo (mesmo sob luz solar direta) e adequado para peças de pequeno a médio porte.

Software e usabilidade

• Smart Resolution: ajusta automaticamente a resolução de digitalização com base nas características do objeto e no ambiente antes da digitalização.
• Indicadores de cor: exibe áreas digitalizadas e não digitalizadas em cores diferentes em tempo real para ajudar a identificar pontos cegos e dados ausentes.
• Multi-resolução em tempo real: permite ajustes de resolução durante a digitalização para capturar geometria complexa e detalhes críticos.
• Fluxos de trabalho integrados para digitalização 3D + mapeamento de textura para reproduzir cores, texturas e geometria para arquivos digitais e exposições realistas.

Aplicações

• Medidas industriais e controle de qualidade (peças pequenas a médias, curvas e contornos complexos, pás de turbina, etc.).
• Preservação do patrimônio (digitalização sem contato, sem danos, digitalizações de alta fidelidade para restauração e arquivamento digital).
• Design artístico, pesquisa educacional, engenharia reversa e outras tarefas de digitalização.

Notas sobre segurança e certificação

• O modo de preservação do patrimônio é certificado como laser Classe I para digitalização não invasiva e segura de artefatos delicados.
• O sistema e o desempenho de medição são acreditados pela ISO 17025 (avaliados com base em VDI/VDE 2634 Parte 3 e JJF 1951).

Especificações técnicas

• Tipo: NimbleTrack-CR
• Modos de digitalização: Digitalização ultra-rápida (17 cruzes laser azuis); Digitalização hiper-fina (7 linhas laser paralelas azuis); Digitalização de furos profundos (1 linha laser azul)
• Precisão (modo apenas scanner): Até 0,020 mm
• Precisão (sistema): Até 0,025 mm
• Distância de rastreamento por i-Tracker: 3200 mm
• Precisão volumétrica (distância de rastreamento 3,2 m): 0,064 mm
• Precisão volumétrica (com sistema de fotogrametria MSCAN): 0,044 mm + 0,012 mm/m
• Precisão de posição de furos: 0,050 mm
• Classe do laser: Classe II (seguro para os olhos)
• Resolução até: 0,010 mm
• Distância de trabalho: 250 mm
• Profundidade de campo: 300 mm
• Área de digitalização até: 150 mm × 190 mm
• Taxa de quadros de digitalização: 120 fps
• Taxa de medição até: 4.900.000 medições/s
• Dimensões do i-Scanner: 238 mm × 203 mm × 230 mm
• Peso do i-Scanner: 1,3 kg (peso líquido); 1,4 kg (com bateria e módulo sem fio incluídos)
• Dimensões do i-Tracker: 570 mm × 87 mm × 94 mm
• Peso do i-Tracker: 2,2 kg (peso líquido); 2,6 kg (com bateria e módulo sem fio incluídos)
• Tamanho do estojo de proteção: 1000 mm × 425 mm × 280 mm
• Formatos de saída: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk, etc.
• Intervalo de temperatura de funcionamento: -10°C – 40°C
• Umidade de operação (sem condensação): 10–90% RH
• Modo de operação sem fio: i-Scanner, i-Tracker, i-Scanner + i-Tracker, i-Tracker + i-Probe, rastreamento multi-tracker sem fio, Edge Inspection
• Padrão sem fio: Wi-Fi 6, 802.11a/b/g/n/ac
• Modo de interface: USB 3.0, Gigabit Ethernet
• Patentes: CN109000582B, CN211121096U, CN210567185U, CN111678459B, CN114001696B, CN114554025B, CN114205483B, CN113514008B, CN114627249B, CN112867136B, CN218103220U, CN218103238U, CN307756797S, CN113340234B, CN112964196B, CN115289974B, CN113188476B, CN218411072U, CN115325959B, CN218584004U, CN115661369B, CN218734448U, CN115493512B, CN110992393B, CN116136396B, CN113432561B, CN219834226U, CN219829788U, CN116244730B, CN116206069B, US10309770B2, US11060853B2, KR102096806B1, EP3392831B1, US11493326B2
• Notas: (1) Acreditado ISO 17025: Com base na norma VDI/VDE 2634 Parte 3 e na especificação JJF 1951, é avaliado o desempenho do erro de sondagem (tamanho) (PS). (2) Acreditado ISO 17025: Com base na norma VDI/VDE 2634 Parte 3 e na especificação JJF 1951, é avaliado o desempenho do erro de espaçamento de esferas (SD).
