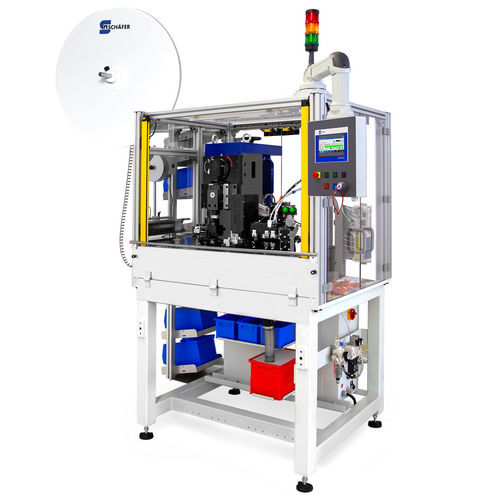

Prensa para terminais de arame ProLine 640-LC

de cabospara terminais de cabosautomática

Produção de cabos segura
A máquina de crimpagem programável ProLine 640 LC EXTENDED destaca-se pela variedade de funções e pelas mais recentes características de segurança para uma produção de cabos segura. A característica especial da máquina é uma cortina de segurança que cria uma barreira virtual em torno das áreas perigosas. A operação da máquina é mais fácil do que nunca, pois há excelente visibilidade do processo e não há barreiras físicas que prejudiquem o fluxo de trabalho. Este dispositivo de proteção sem contato protege de forma fiável o pessoal, permitindo a alimentação do fio durante o processamento e parando quando alguém entra em áreas perigosas.

Posições programáveis
A elevada flexibilidade na produção de cabos é assegurada pelos servomotores na unidade de descasque, unidade de crimpagem e curso transversal. Em combinação com o gestor de receitas integrado, isto permite mudar facilmente para produções predefinidas. Os parâmetros para processar diferentes variantes de cabos são totalmente armazenados, tais como comprimentos de descasque e zero-cut, bem como as posições para crimpagem e remoção do cabo.

Preparação precisa
A base para os excelentes resultados de crimpagem da ProLine 640 LC EXTENDED é a preparação precisa na unidade de descasque. Para zero-cut e descasque, a máquina está equipada com lâminas separadas. Isto também resulta em menores custos operacionais devido à maior durabilidade das peças e à redução do tempo de paragem da máquina. Para garantia de qualidade, a unidade de descasque vem de série com uma função de corte de peça defeituosa, que é acionada pela monitorização da força de crimpagem opcionalmente integrável.

Configuração fácil
A máquina é projetada para o uso de todos os aplicadores de crimpagem comuns e está equipada com um mecanismo de libertação rápida para aperto sem ferramentas. A manivela incluída permite executar os movimentos de alimentação de terminais e o processo de crimpagem para testes de função e de colisão. O cortador de tira de terminais instalado horizontalmente permite a fácil inserção da tira portadora, simplificando a configuração. Além disso, são evitadas com segurança possíveis influências nos resultados de crimpagem devido ao desvio da tira portadora.

Design robusto
A ProLine 640 LC EXTENDED destaca-se pela elevada rigidez para máxima precisão na produção de cabos. Isto assegura resultados de alta qualidade mesmo com forças de prensa elevadas e aplicações complexas. A área de trabalho é generosamente dimensionada para grande flexibilidade durante as mudanças de ferramenta e para opções de expansão individuais.

Interface de utilizador moderna
O sistema de controlo com um grande ecrã tátil apresenta uma interface de utilizador intuitiva para operação fácil e segura da máquina em vários idiomas. A seleção de diferentes funções de utilizador e modos de operação, bem como as funções de ligação em rede da máquina, permitem fluxos de processo flexíveis e modernos.

Alta segurança do operador
A segurança do operador durante a operação da máquina de crimpagem é assegurada por um conceito de segurança atual. A remoção das coberturas de proteção e a entrada em áreas perigosas atrás da cortina de segurança interrompem o circuito de segurança elétrico, interrompendo o processamento. Além disso, a máquina cumpre plenamente as diretivas europeias relativas à segurança mecânica e elétrica, bem como à compatibilidade eletromagnética.

Equipamento standard

• Unidade de descasque incluindo função zero-cut
• Cortador de peças defeituosas
• Proteção da máquina com cortina de segurança
• Pedal
• Iluminação da área de trabalho
• Recipiente de resíduos

Equipamento opcional

• Aplicador de crimpagem
• Monitorização da força de crimpagem
• Garras específicas para fios
• Enrolador de papel com controlo de abaulamento
• Reconhecimento de cores
• Módulo de ligação em rede
• Módulo de manutenção remota
• Cortador de tira de terminais
• Oler para tiras de terminais longitudinais e transversais
• Gestão de utilizadores RFID

Dados técnicos
Materiais processáveis
Fio: cabos unifilares ou multifilares com isolamento
Seção do fio: até 35 mm² [1]
Terminais: tiras longitudinalmente ou transversalmente enfaixadas
Processo
Comprimentos de descasque: máx. 20 mm [1]
Comprimento de descasque da capa exterior: mín. 20 mm [1]
Desempenho e geometria
Transmissão: motor trifásico 3 kW
Velocidade do motor: 1420 rpm
Força de prensagem: 60 kN
Curso: 50 mm
Altura de fecho: 135.78 mm
Comandos
HMI: STI 2015
Ecrã: touchscreen
Fornecimentos e interfaces
Alimentação: 230 V, 50/60 Hz
Ar comprimido: 6 bar
Dimensões e peso
Largura x Profundidade x Altura: 1200 x 1000 x 2350 mm [2]
Peso: 815 kg [2]

Notas
As ilustrações do produto são exemplares e podem mostrar opções bem como equipamento específico. [1] Dependendo da configuração do fio e do terminal. [2] Especificação aproximada na configuração básica, sem acessórios como placa de montagem da tira de contacto e suporte de bobina.
