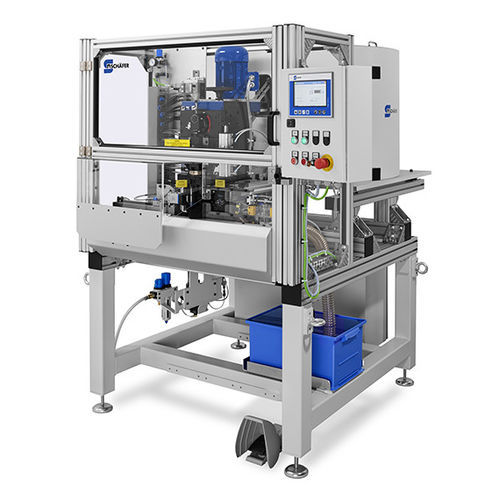

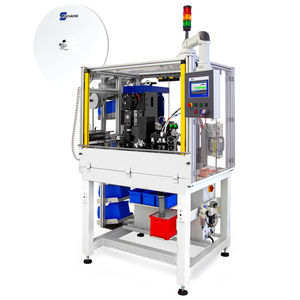

Prensa para terminais de cabos PlugLine 345-3

para terminais de cabosde aramede plugue

Visão geral
O PlugLine 345-3 EXTENDED é uma máquina de crimpagem semiautomática para montar fichas de alimentação em cabos com bainha de 2 e 3 condutores. Projetada para produção em série económica, fornece conexões por crimpagem consistentes e apropriadas para uso industrial.

Conexão de cabos multicondutores
A máquina é destinada à produção em série eficiente: crimpagem de pontes de ficha individuais em cabos revestidos de dois ou três condutores. A alimentação manual guiada garante resultados repetíveis.

Referência e desencapamento precisos
Uma máscara de inserção fechada e deteção de cor auxiliam a alimentação correta pelo operador. Os cabos são alimentados manualmente, cortados ao comprimento de referência e desencapados. Um sistema de vácuo elimina resíduos de isolamento e de fio da área de trabalho.

Alimentação automática dos terminais
As fichas soltas são orientadas por um alimentador em espiral e conduzidas por um trilho até à estação de crimpagem para um fluxo de processo contínuo.

Processo de crimpagem seguro
O operador é protegido por tampas de segurança fechadas. Um aplicador de crimpagem guiado por coluna efetua a ligação entre os cabos revestidos e as fichas de alimentação. Dispositivos de segurança monitorizam as tampas e interrompem o circuito de segurança elétrico em caso de abertura.

Interface de operação moderna
O controlo por ecrã tátil (STI 2015) oferece uma interface de utilizador intuitiva e multilíngue, suporta funções de utilizador e modos de operação diferentes e inclui funcionalidades de rede para integração flexível do processo.

Opções para garantia de qualidade
O monitor de força de crimpagem opcional com cortador de peças defeituosas evita a introdução de cabos mal crimpados na produção e suporta o controlo de qualidade em linha.

Alta taxa de produção e qualidade
Com até 1.450 peças por hora (consoante a configuração), a máquina é adequada para produção em série. O design modular e componentes de alta qualidade reduzem tempos de set-up e garantem durabilidade.

Conformidade e segurança
A máquina cumpre as diretivas europeias aplicáveis relativas à segurança mecânica, elétrica e compatibilidade eletromagnética. Uma manivela permite operações de teste seguras após mudança de formato e durante manutenção.

Nota sobre ilustrações
As ilustrações do produto são exemplificativas e podem mostrar opções ou equipamento específico.

Equipamento base

• Máquina de crimpagem
• Módulo zero cut
• Unidade de desencapamento com sensor de disparo
• Recipiente de alimentação para pontes de fichas
• Aspirador
• Garra de remoção
• Pedal
• Caixa de resíduos

Opcional / Extensões

• Monitorização da força de crimpagem
• Cortador de peças defeituosas
• Sensor de cor
• Módulo de rede
• Módulo de serviço remoto

Dados técnicos

• Materiais processáveis: Cabos revestidos de 2 e 3 condutores
• Secção do condutor: 0,5 – 4 mm² (consoante a configuração)
• Diâmetro exterior do cabo: Máx. 10 mm
• Terminais: Pontes de fichas individuais
• Transmissão: Motor trifásico 0,75 kW
• Força de prensagem: 20 kN ou 30 kN
• Curso: 45 mm
• Altura de fecho: 160,5 mm
• Controlo / HMI: STI 2015, ecrã tátil
• Alimentação: 230 V, 50/60 Hz
• Ar comprimido: 6 bar
• Dimensões (L x P x A): 1300 x 2000 x 1800 mm (aprox. equipamento base)
• Peso: 380 kg (aprox. equipamento base)
