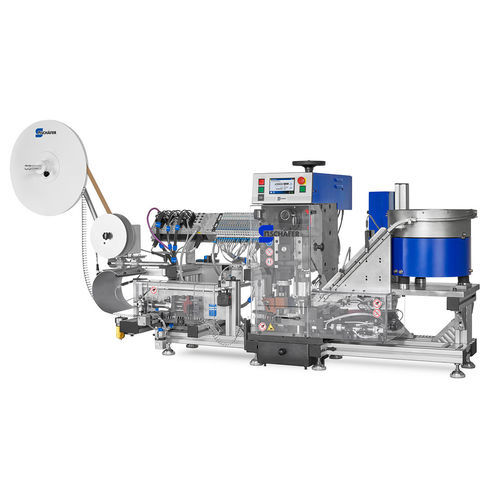

Prensa para terminais de cabos FerriteLine 240

de cabos de par trançadopara terminais de cabosde arame

Máquina de cravação para núcleos de ferrite
A FerriteLine 240 ADVANCED foi concebida para desencapar e equipar dois fios com núcleos de ferrite individuais e para cravar terminais previamente formados. Os núcleos são posicionados numa cuba de transporte e alimentados por uma calha. Os terminais são formados por uma unidade de dobra e encaminhados para o processo de cravação. O operador insere os fios que são automaticamente equipados com núcleos e cravados às terminações, garantindo ligações reprodutíveis.

Ampla gama de aplicações
A rápida troca de produto permite processar diferentes combinações de fio e terminal. Os aplicadores de cravação são facilmente substituíveis através de um sistema de troca rápida. A velocidade de cravação é ajustável conforme as características do terminal.

Funções de garantia de qualidade
O monitoramento integrado da força de cravação deteta cravações defeituosas em tempo real. Peças defeituosas são cortadas pelo cortador de peças más para evitar utilização em processos subsequentes.

Interface de operação moderna
O ecrã tátil HMI fornece uma interface multilingue e intuitiva, seleção de papéis de utilizador e modos de operação. Funções de rede suportam a integração em ambientes de produção.

Elevada segurança para o operador
Um dispositivo de segurança monitorizado interrompe o circuito de segurança elétrico e pára a máquina quando as coberturas de proteção são removidas. Uma roda manual permite operação de teste em segurança após trocas e durante a manutenção.

Conformidade
A máquina cumpre as diretivas europeias aplicáveis relativas à segurança mecânica e elétrica, bem como à compatibilidade eletromagnética.

Equipamento base

• Tampa da máquina
• Alimentador de ferrite
• Módulo de corte zero
• Unidade de desencapamento
• Cortador de peças defeituosas
• Monitorização da força de cravação

Extensões opcionais

• Pinça específica para fio
• Unidade de dobra
• Aspirador
• Enrolador de papel
• Deteção de cor
• Módulo de ligação em rede
• Módulo de serviço remoto
• Cortador de tiras

Notas
As imagens do produto são exemplificativas e podem mostrar opções ou equipamentos específicos. Sujeito a erros e alterações.

Especificações técnicas

• Materiais processáveis: dois cabos individuais; cabos com bainha de 2 condutores; cabos trançados de 2 condutores; secção do fio: 0,35 – 0,5 mm²
• Terminais: tiras transversais embolsadas
• Comprimentos de desencapamento: máx. 7,5 mm
• Comprimentos de retirada de bainha: mín. 40 mm
• Acionamento: motor trifásico 0,75 kW
• Velocidade do motor: 440 – 2000 RPM
• Força de prensagem: 20 kN
• Curso: 40 mm
• Altura de fecho: 135,78 mm
• Comandos: HMI STI 2015
• Ecrã: Touchscreen
• Alimentação: 230 V, 50/60 Hz
• Ar comprimido: 6 bar
• Rede: RJ-45
• Dimensões (L x P x A): 1600 x 650 x 900 mm
• Peso: 218 kg
• Notas: valores dependentes da configuração do fio e do terminal; dimensões/peso aproximados para o equipamento base.
