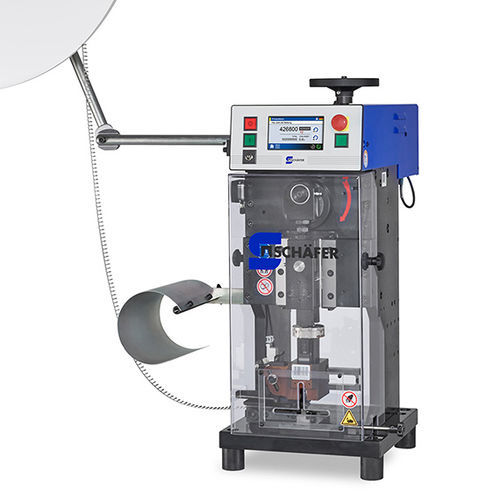

Prensa para terminais de arame CrimpLine 240 ADVANCED

de cabospara terminais de cabosautomática

Visão geral
Máquina de crimpagem CrimpLine 240 ADVANCED da Schäfer para crimpagem precisa de condutores unifilares e multifilares em terminais. Projetada como prensa de bancada, oferece uma estrutura modular para alta repetibilidade e tempos de setup reduzidos.

Conexão de cabos multicondutores
O operador insere os fios e inicia o ciclo através do pedal. A unidade suporta alimentação automática de terminais e fornece crimps consistentes graças ao robusto projeto mecânico e aos aplicadores de crimpagem intercambiáveis.

Ampla gama de aplicações
Aplicadores de troca rápida e velocidade de crimpagem ajustável possibilitam trocas rápidas de produto e o processamento de diferentes tipos de terminais e configurações de cabo.

Interface operacional moderna
O HMI touchscreen (STI 2015) apresenta interface intuitiva multilíngue, papéis de usuário e modos de operação configuráveis, além de funções de rede para integração em linhas de produção.

Alta segurança para o operador
As proteções monitoradas interrompem o circuito de segurança quando abertas. Um volante manual garante operação de teste segura após trocas ou manutenção.

Conformidade
A máquina cumpre as diretivas europeias aplicáveis relativas à segurança mecânica e elétrica e à compatibilidade eletromagnética.

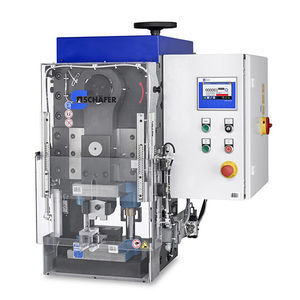

Observação sobre ilustrações
As imagens do produto são exemplares e podem mostrar opções ou configurações específicas.

Equipamento base

• Máquina de crimpagem
• Cobertura da máquina
• Pedal
• Caixa de resíduos
• Interruptores de segurança redundantes
• Componentes de segurança certificados

Extensões opcionais

• Aplicador de crimpagem
• Garra específica para fios
• Aspirador
• Enrolador de papel
• Módulo de rede
• Módulo de serviço remoto
• Cortador de tiras
• Monitoramento da força de crimpagem

Dados técnicos (tabela)
Materiais processáveis
Fio: cabos unifilares ou multifilares com isolação
Seção do fio: < 6 mm² [1]
Terminais: tiras longitudinais ou transversais

Desempenho e geometria
Acionamento: motor trifásico 0,75 kW
Velocidade do motor: 440 – 2000 RPM
Força de prensagem: 20 kN
Curso: 40 mm
Altura de fecho: 135,78 mm

Controles
HMI: STI 2015
Display: touchscreen

Alimentações e interfaces
Alimentação elétrica: 230 V, 50/60 Hz
Ar comprimido: 6 bar
Rede: RJ-45

Dimensões e peso
Largura x Profundidade x Altura: 830 x 600 x 700 mm [2]
Peso: 112 kg [2]

Notas
[1] Dependendo da configuração do fio e do terminal. [2] Indicação aproximada para equipamento base.

Características / Especificações técnicas

• Modelo: CrimpLine 240 ADVANCED
• Materiais processáveis: cabos unifilares ou multifilares com isolação
• Seção máxima do fio (típica): < 6 mm² (dependendo da configuração)
• Acionamento: motor trifásico 0,75 kW
• Faixa de velocidade do motor: 440 – 2000 RPM
• Força de prensagem: 20 kN
• Curso: 40 mm
• Altura de fecho: 135,78 mm
• Sistema de controlo / HMI: STI 2015, ecrã tátil
• Alimentação: 230 V, 50/60 Hz
• Necessidade de ar comprimido: 6 bar
• Interface de rede: RJ-45
• Dimensões (L x P x A): 830 x 600 x 700 mm (aprox.)
• Peso: 112 kg (aprox.)
