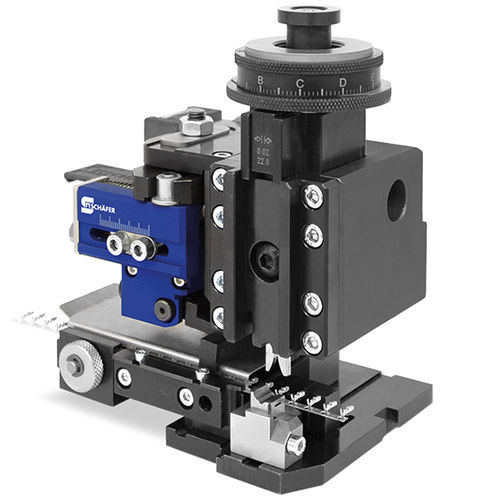

Prensa para terminais de arame SolidCrimp MB-6

de cabospara terminais de cabosmanual

Visão geral
Última geração de aplicadores de crimpagem Schäfer com crimpagem mecânica e alimentação lateral, projetada para pequenas secções e elevada precisão na produção de cabos e terminais. Melhorias de função e desenho permitem ajustes mais rápidos e precisão constante na produção.

Ajuste otimizado para máxima precisão
O ajuste separado e completamente desacoplado das alturas de crimpagem do fio e da isolação é conseguido através de uma cabeça de ajuste de altura redesenhada. Dependendo da secção do fio estão disponíveis duas opções: 1,5 mm com resolução de 0,01 mm para secções menores, ou 3 mm com resolução de 0,02 mm para secções maiores. Um dispositivo de fixação sem ferramentas na mesa/ dedo de alimentação permite ajuste fino da geometria de crimpagem. Rolamentos de rolos de alta precisão na alimentação asseguram alimentação precisa dos terminais.

Fácil manuseio e compatibilidade
As peças de desgaste do novo aplicador são compatíveis com gerações anteriores da Schäfer. Matrizes de crimpagem para fio e isolação podem ser trocadas rápida e facilmente, mesmo com o aplicador montado. O projeto acomoda uma altura de fecho de prensa padronizada de 135,78 mm e montagem por dispositivo de aperto rápido habitual para máquinas Schäfer até 20 kN. Um contador mecânico opcional pode ser integrado para registar o número de operações de crimpagem.

Vantagens em resumo

• Ajuste adaptativo da altura de crimpagem
• Definições totalmente independentes para fio e isolação
• Ajuste sem ferramentas da geometria de crimpagem
• Matrizes de crimpagem intercambiáveis
• Peças de desgaste compatíveis com gerações anteriores
• Fácil integração de contador mecânico opcional
• Conceção durável para longa vida útil das peças de desgaste

Notas
Imagens do produto são ilustrativas e podem mostrar opções ou configurações específicas. Sujeito a alterações técnicas e erros.

Especificações técnicas

• Alimentação de terminais: mecânica
• Direção de alimentação: da esquerda
• Passo do terminal: até 20 mm
• Materiais processáveis: depende do material e geometria
• Espessura máx. da chapa: até 0,8 mm
• Seções de fio: até 6 mm²
• Força de prensagem: 20 kN
• Curso: 40 mm
• Altura de fecho: 135,78 mm
• Faixa de ajuste da altura de crimpagem: 1,5 mm ±0,01 mm ou 3 mm ±0,02 mm
• Largura do punção: 19 mm
• Dimensões (L x P x A): 190 x 155 x 135 mm (aprox.)
• Peso: 4,8 kg (aprox.)
