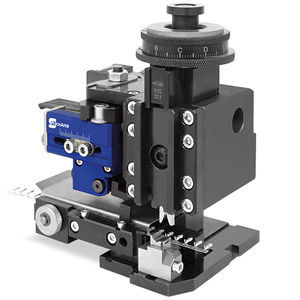

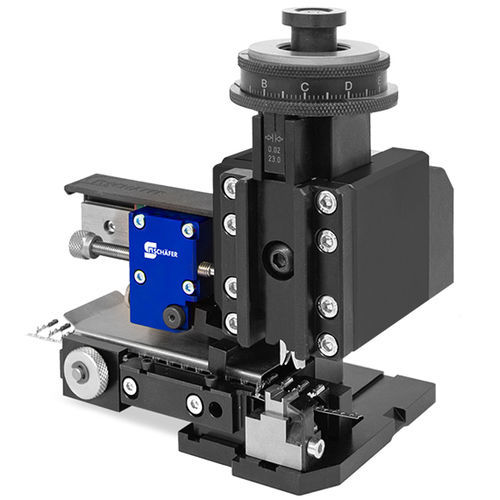

Ferramenta de crimpagem pneumática AirCrimp PL-6

de cabospara terminais de cabospara fio

Visão geral do produto
Aplicador de crimpagem pneumático com alimentação lateral esquerda para crimpagem de terminais com alta precisão na produção de cabos. AirCrimp PL-6 da Schäfer suporta seções de condutor até 6 mm² e é compatível com prensas de crimpagem até 20 kN, concebido para simplificar a configuração e a manutenção, oferecendo ajuste fino.

Ajuste otimizado para máxima precisão
A cabeça de ajuste da altura de crimpagem foi redesenhada para permitir o ajuste independente e preciso das alturas de crimpagem do condutor e do isolamento. O desacoplamento mecânico dos anéis de ajuste reduz interferências mútuas. Estão disponíveis duas faixas de ajuste: 1,5 mm com resolução de 0,01 mm para secções pequenas, e 3 mm com resolução de 0,02 mm para secções maiores. Opção de ajuste fino sem ferramentas na mesa/dedo de alimentação e rolamentos de rolos de alta precisão no alimentador melhoram a precisão de posicionamento do terminal.

Fácil manuseio e elevada compatibilidade
Peças de desgaste são compatíveis com gerações anteriores da Schäfer. Matrizes de crimpagem para condutor e isolamento são rapidamente intercambiáveis, mesmo com o aplicador montado na máquina. Um contador mecânico opcional pode ser integrado para registar os ciclos de crimpagem. O aplicador monta-se por meio de um dispositivo de aperto rápido e foi concebido para a altura de fecho padronizada de 135,78 mm.

Vantagens

• Ajuste independente da altura de crimpagem para condutor e isolamento
• Duas faixas de ajuste de precisão (1,5 mm ±0,01 mm; 3 mm ±0,02 mm)
• Opção de ajuste fino sem ferramentas
• Matrizes de crimpagem intercambiáveis
• Peças de desgaste compatíveis com gerações anteriores
• Fácil integração de contador mecânico opcional
• Alimentação pneumática lateral de terminais

Dados técnicos (resumo)
Alimentação de terminais: pneumática, alimentação lateral esquerda
Passo entre terminais: até 40 mm
Espessura máxima da chapa: até 0,8 mm
Seções de condutor processáveis: até 6 mm²
Força de prensagem: 20 kN
Curso: 40 mm
Altura de fecho: 135,78 mm
Faixa de ajuste da altura de crimpagem: 1,5 mm ±0,01 mm ou 3 mm ±0,02 mm
Largura do punção: 19 mm
Dimensões (L x A x P): 190 x 155 x 135 mm (aprox.)
Peso: 4,8 kg (aprox.)

Notas
As ilustrações são exemplificativas e podem mostrar opções ou equipamentos específicos. Sujeito a erros e alterações.

Especificações / características técnicas

• Marca: Schäfer
• Modelo: AirCrimp PL-6
• Acionamento da alimentação: pneumático
• Tipo de alimentação: da esquerda (alimentação lateral)
• Passo entre terminais: até 40 mm
• Espessura máxima da chapa: até 0,8 mm
• Seções de condutor processáveis: até 6 mm²
• Força de prensagem (máx): 20 kN
• Curso: 40 mm
• Altura padrão de fecho (prensa): 135,78 mm
• Faixa de ajuste da altura de crimpagem: 1,5 mm ±0,01 mm; 3 mm ±0,02 mm
• Largura do punção: 19 mm
• Dimensões (L x A x P): 190 x 155 x 135 mm (aprox.)
• Peso: 4,8 kg (aprox.)
• Opções: contador mecânico, dispositivo de fixação para ajuste fino sem ferramentas
• Compatibilidade: peças de desgaste e matrizes compatíveis com gerações anteriores; montagem por dispositivo de aperto rápido; adequado para máquinas Schäfer até 20 kN
